Dolda rör och kablar – kontrollera före pergolamontage
Pergola och ledningskontroll
En pergola kan se ut att få plats på en fri yta, men marken och fasaden kan innehålla installationer som inte syns. Elkablar, vatten- och avloppsrör, dräneringsledningar, bevattning och äldre trädgårdskablar kan finnas där stolpar eller fundament planeras. I en vägg kan det ligga ledningar bakom ytskiktet just där infästningen är tänkt. Om stolparnas läge låses för tidigt kan en senare upptäckt tvinga fram en ändring av både placering och montage. Börja därför med att samla ledningsuppgifter, undersöka platsen med en lämplig metod och rita in hela arbetsområdet. Först när uppgifterna har jämförts med den valda modellens förankringsunderlag finns ett användbart underlag för att fastställa placeringen eller be om en fackmässig bedömning.
Mark och fasad behöver kontrolleras var för sig
Vid planering av en pergola kan både marken och väggen behöva undersökas. Stolpar med markförankring kan innebära borrning eller schaktning, medan en väggmonterad lösning också kräver kontroll av fasaden. Där kan elledningar, vattenrör eller avlopp vara dolda bakom ytskiktet. Vissa montage berör både mark och vägg, så en kontroll av den ena ytan säger inget säkert om den andra. Skriv därför upp varje planerat ingrepp: stolparnas tänkta lägen, eventuella vägginfästningar och ytor som kan behöva öppnas under arbetet. Ta också med ledningar till trädgårdsbelysning, bevattning eller andra installationer som kan löpa över den till synes fria platsen. Om utrustning behöver tas fram kan även vägen fram till arbetsstället beröras.
Utgå från en ritning för vald modell, inte enbart från en produktbild eller ett ungefärligt mått. Be om underlag som visar modellens planmått och avsedda infästningslägen, och kontrollera att dokumentet gäller rätt variant. Fönstershop pergola kan vara en modell att utgå från i planeringen, men produktnamnet i sig anger inte var fundament eller skruvar ska placeras. Förankringslösningen behöver dessutom stämma med underlaget på den aktuella tomten. Håll arbetsritningen preliminär tills ledningsläget har klarlagts och de tänkta infästningspunkterna har bedömts. Saknas ritning, be ansvarig leverantör eller installatör om den innan utstakningen görs permanent.
Ritningar och uppgifter från tidigare arbeten
Samla först sådant som redan finns: situationsplan, ledningskarta, ritningar för el och vatten, underlag för dränering samt dokumentation från tidigare markarbeten. Fråga fastighetsägare eller förvaltare och den som utfört arbeten som kan ha ändrat ledningarnas läge. Trädgårdsbelysning, bevattning, poolutrustning, laddstation, förråd och senare tillbyggnader syns inte alltid på äldre handlingar. Fotografier från byggtiden kan hjälpa dig att tolka en ritning, men de ersätter inte lokalisering på plats. Spara också besked om var anslutningspunkter finns och om någon ledning dragits om efter att underlaget upprättades. Sök även efter uppgifter om tidigare servisdragningar mellan huset och andra byggnader på tomten.
Notera datum, skala, referenspunkter och vem som lämnat varje uppgift. En ritning kan visa ungefärlig sträckning utan att ange exakt läge eller djup; en äldre markering kan dessutom avse förhållanden före en ombyggnad. Ange därför hur säkra uppgifterna är i arbetsunderlaget, exempelvis genom att skilja bekräftade lägen från uppskattade och ännu inte verifierade. Om Fönstershop bioklimatisk pergola är en kandidat, skriv modellnamnet och ritningens version bredvid platsplanen. Då går det att se vilken utformning ledningskontrollen avsåg. Behåll originalhandlingarna och skriv vad som överförts eller tolkats när uppgifterna förs över till en ny skiss. Om ritningens orientering är oklar, jämför den med fasta byggnadsdelar innan du ritar in ledningarna.
Ledningsinformation för hela arbetsområdet
För markarbete bör ledningsägare kontaktas innan arbetsområdet öppnas. I Sverige kan Ledningskollen användas för att begära ledningsinformation från berörda ägare: ange området tydligt och beskriv att det gäller pergolafundament eller annan planerad borrning. Rita inte bara in stolparnas ungefärliga mittpunkter om maskinåtkomst eller alternativa lägen kan kräva arbete bredvid dem. Om placeringen ännu inte är bestämd, ta med möjliga alternativ i frågan i stället för att begära uppgifter för en punkt som senare flyttas. Ett för litet eller felplacerat område kan ge svar som inte täcker hela arbetsytan. Spara själva förfrågan och svaren, så att avgränsningarna finns kvar när arbetet planeras.
Behandla varje svar som information med egna villkor, inte som ett generellt klartecken. Kontrollera att rätt del av tomten och rätt typ av nät omfattas, om svar saknas och om ledningsägaren vill visa läget på ett särskilt sätt. Granska också svarens kartgräns och om ledningarna är inmätta eller bara schematiskt redovisade. Ledningsinformation kan saknas för privata servisledningar, egna vatten- eller avloppsdragningar och installationer som tillkommit senare. Fråga därför även fastighetsägare och tidigare entreprenörer. Skriv upp vilka ledningsägare som svarat och vilka besked som fortfarande saknas; tystnad är inte ett besked om att området är fritt. Om ett svar är oklart ska avsändaren kontaktas före grävning.
Pergolans faktiska infästningspunkter
Staka ut infästningspunkterna på plats först när du vet vilken variant som ska monteras. Använd ritningens referenser och mät från fasta delar av huset eller tomten, inte från en lös stenrad eller en trallskarv som inte är inmätt. Markera varje tänkt infästning tillfälligt och kontrollera måtten från en annan sida. Då blir det lättare att upptäcka en förskjutning innan utstakningen jämförs med ledningskartor och markeringar. Om marken har nivåskillnader ska även höjdläget dokumenteras, eftersom en planvy ensam inte visar hur ytan lutar. Gå runt hela det utstakade området och kontrollera att pergolans tänkta placering inte överlappar en annan planerad yta eller krockar med en byggnadsdel.
Rita in arbetsutrymmet runt varje punkt: plats för öppning, verktyg och materialhantering. En ledning kan ligga utanför stolpens mittpunkt men ändå hamna inom området som behöver öppnas eller borras. Ta med alternativa placeringar på samma skiss, så att även dessa kan undersökas. För den bioklimatiska pergolan från Fönstershop ska platsplanen jämföras med underlaget för exakt modell; använd inte en produktbild som måttskiss. Den yta som behöver undersökas kan vara större än själva markeringen, så låt utföraren ange vad som ingår. Använd en tydlig märkning för den preliminära utstakningen, så att den inte blandas ihop med markeringar från ledningsägaren.
Ledningssökning som komplement till ritningarna

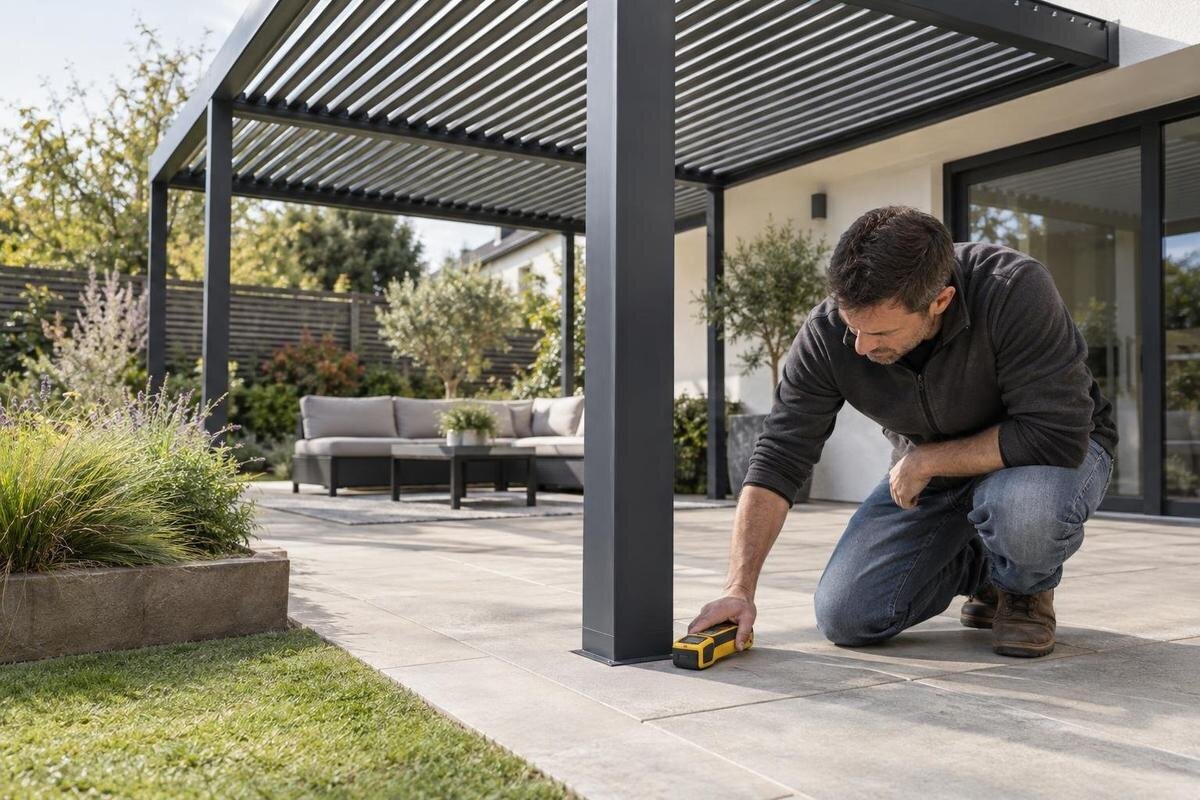

En ledningssökare kan ge viktig information, men resultatet beror på ledningens material, läge, tillgänglighet och vilken utrustning eller metod som används. Vissa sökmetoder lokaliserar metalliska ledningar eller kablar genom signaler; en plastledning utan spårtråd kan vara svår eller omöjlig att upptäcka med sådan utrustning. Störningar från annan metall, närliggande kablar, armering eller parallella stråk kan också göra en signal svårtolkad. En ledning som inte längre används kan dessutom ligga kvar. Ett utslag visar inte automatiskt vilken funktion ledningen har eller om den är i bruk. Därför kan en skanning inte ensam bevisa att ett visst område är fritt.
Om kartan, markeringen på plats och instrumentets utslag inte stämmer överens ska skillnaden utredas. Försök inte dra en egen slutsats om sträckningen utifrån motstridiga uppgifter. Be den som utför lokaliseringen beskriva vad som faktiskt gick att följa, var osäkerheten finns och om läge eller djup kunde bedömas. Spara markeringarna och anteckna datum, metod och begränsningar. En markerad linje är ett arbetsunderlag, inte ett bevis för att alla installationer har hittats. Använd inte upprepade testhål för att leta efter en ledning; varje sådant hål är ett ingrepp i ett osäkert område. Om fackpersonen bara kunnat följa delar av sträckan, be att det framgår tydligt i dokumentationen. Om inget tillförlitligt svar finns ska borrning eller grävning vänta tills riskområdet har bedömts.
Dolda ledningar i väggen
En fasad behöver en separat genomgång även om marken är kontrollerad. Ta fram installations- och ombyggnadsritningar och notera var eluttag, strömbrytare, utomhusbelysning, tappställen och avloppsanslutningar finns på båda sidor av väggen. Sådana punkter kan ge ledtrådar om dolda stråk, men det går inte att dra en säker linje mellan dem genom att följa ett vanligt mönster. Äldre installationer kan ha ändrats, och väggens uppbyggnad kan skilja sig mellan olika delar. Notera även renoveringsskikt och tillbyggnader som inte syns i ursprungsritningen. Om huset byggts om i etapper bör originalritningen jämföras med senare dokument.
En väggskanner kan hjälpa till att undersöka material och möjliga hinder, men olika instrument reagerar på olika material och djup. Metallreglar, armering, rör och kablar kan ge utslag som behöver tolkas; frånvaro av signal är inte i sig besked om att borrpunkten är fri. Innan en väggmonterad modell, till exempel Fönstershop väggpergola, placeras ska både risken för dolda installationer och väggens förutsättningar för infästning bedömas. Vid oklarheter bör en fackperson med rätt kompetens för byggnadens installationer kontrollera var borrning kan ske. Ange vilken punkt som ska borras och vilket fäste som planeras när kontrollen beställs. Om fasaden har flera skikt ska kontrollen omfatta den del som faktiskt ska borras igenom. Väggkontroll ersätter inte bedömningen av det bärande underlaget.
Schaktplanering före första hålet
En schaktplan ska visa mer än stolparnas mittpunkter. Rita in arbetsordningen, arbetsområdet, var den som gräver kan röra sig och hur varje öppning ska kontrolleras mot känd ledningsinformation. Lägg till var redskap, massor och material hanteras, så att de inte döljer markeringar eller gör arbetet svårare att följa. Den som utför arbetet behöver ha samma aktuella plan som beställaren. Bestäm också vem som stoppar arbetet om en oväntad ledning eller okänd konstruktion upptäcks. När flera punkter öppnas efter varandra ska varje ny punkt kunna knytas till samma utstakning. Skydda ritningar och noteringar under arbetsdagen så att informationen går att läsa när den behövs.
Respektera ledningsägarens instruktioner och låt en entreprenör med relevant kompetens avgöra arbetsmetoden nära en identifierad eller misstänkt ledning. Det finns ingen gemensam säkerhetsdistans som passar alla ledningstyper, verktyg och markförhållanden, så för inte över ett avstånd från ett annat arbete. Om pergolamodellen från Fönstershop används ska arbetsplanen utgå från ritningen för den valda varianten och från de faktiskt utstakade punkterna. Gå före arbetets början igenom vilka fynd eller avvikelser som kräver ett avbrott, så att den som gräver vet när arbetet ska stoppas. Om en markering försvinner eller blir otydlig ska den återskapas utifrån underlaget, inte ur minnet.
När en ledning ligger nära en planerad infästning
Om en ledning ligger där en stolpe eller ett fundament är tänkt, flytta inte punkten några decimeter på eget initiativ och fortsätt. Förändringen kan påverka avståndet mellan infästningar, anslutningen till vägg eller den avsedda lastvägen; det går inte att avgöra en säker alternativ placering enbart utifrån ledningens läge. Håll arbetet vid den berörda punkten pausat medan ledningsläget kontrolleras och pergolans förankring bedöms på nytt. Vid en verklig konflikt kan en annan placering, annan utformning eller annan infästningslösning behöva utredas. Kontrollera också att flytten inte skapar en ny kollision vid en annan del av konstruktionen. En ledning kan dessutom ligga annorlunda än kartan visar, vilket behöver klarläggas innan beslut tas.
Pröva en ändring mot hela konstruktionens ritning, inte bara mot punkten som verkar fri. En fristående lösning och en väggmonterad modell innebär olika sätt att förankra, men ingen modell är automatiskt lämplig bara för att den undviker en ledning. Om den väggmonterade Fönstershop-modellen övervägs som alternativ behöver både väggen och den föreslagna infästningen kontrolleras separat. Be den som ansvarar för bedömningen eller installationen att granska en reviderad ritning innan utmärkning och borrning återupptas. Kontrollera ledningarna för varje nytt läge, eftersom en tidigare utsättning inte automatiskt täcker en ny placering.
Dokumentera innan monteringspunkterna låses
Dokumentera resultatet innan markeringar suddas ut och innan underlaget lämnas över till montören. Fotografera området från flera riktningar och lägg till mått från fasta referenspunkter, så att ledningslinjer och infästningar går att förstå senare. Samla ledningssvar, ritningar, datum för lokaliseringen, utförarens namn, osäkra områden och eventuella begränsningar i en projektmapp. Beskriv vad som är verifierat och vad som fortfarande bygger på uppskattning. Skilj preliminära markeringar från lägen som bekräftats av en ledningsägare eller fackperson, så att ingen tolkar dem som likvärdiga. Märk fotografierna med datum och riktning så att de går att matcha mot skissen. Ett foto utan mått visar sällan exakt var en markering låg.
Se till att montören får den utstakning och modellritning som faktiskt jämförts med ledningarna, inte en äldre skiss med andra mått. Om Fönstershops bioklimatiska modell väljs, ange variant och dokumentversion i överlämningen så att mark- och väggkontroller kan knytas till rätt plan. Skriv in villkor från ledningsägaren och vem som ska kontaktas om läget ändras. Om markeringen har försvunnit, arbetet flyttats i tid eller en ny aktör tar över, kontrollera att informationen fortfarande gäller före borrning och schaktning. Be mottagaren bekräfta att underlaget tagits emot, så att arbetslaget inte bara utgår från en muntlig beskrivning. Skriv också ned beslut om ändringar och vem som lämnade beskedet.
Fackhjälp när ledningsläget eller underlaget är oklart
Ta in en fackperson när ritningar motsäger varandra, en ledning inte går att lokalisera eller en tidigare ändring saknar dokumentation. Ledningslokalisering och konstruktiv bedömning är olika uppgifter: nätägare eller lokaliseringsexpert kan hjälpa till med ledningarnas läge, medan en konstruktör eller erfaren installatör behöver bedöma förankringen och underlaget. Det är särskilt viktigt där flera ledningstyper möts, befintliga anslutningar ligger nära eller arbetsytan är svår att komma åt. Om du överväger väggpergolan från Fönstershop kan en platsbedömning klargöra vad som behöver undersökas i fasaden; modellnamnet ensamt avgör inte infästningsmetod. Även en markering som inte kan följas från en tydlig referenspunkt kan behöva utredas.
Be om ett underlag som kopplar samman vald modell, planerade infästningspunkter och det material de ska fästas i. Där det behövs ska bedömningen omfatta konstruktiv kontroll, godkända förankringsritningar och dokumentation av underlaget på platsen. Lösningen måste bygga på verkliga förhållanden, inte en generell skiss. Det går inte att ange samma fundamentstorlek för alla tomter, eftersom mark, konstruktion och modell varierar. Fråga vem som ansvarar för att platsens mått jämförs med ritningen och hur nya fynd ska hanteras. Om en lösning ändras bör den slutliga ritningen visa vad som faktiskt har bedömts och vilket utförande den gäller. När ledningsläge och förankring är klarlagda kan placeringen bestämmas med båda underlagen i åtanke.
Vanliga frågor
Räcker en ledningskarta innan jag borrar?
Nej. En karta är ett underlag, men den kan vara schematisk, äldre eller sakna privata ledningar och ändringar som gjorts senare. Kontrollera vem som lämnat den, vilket område den täcker och när den upprättades. Jämför med uppgifter från ledningsägare och en kontroll på plats. Om uppgifterna inte stämmer överens behöver läget utredas innan arbetet börjar.
Kan jag använda en ledningssökare själv?
En sökare kan ge vägledning, men resultatet beror bland annat på ledningens material och vilken utrustning som används. Den visar inte säkert alla installationer. Om underlaget är osäkert eller arbetet ska ske nära en misstänkt ledning bör en fackperson lokalisera och tolka den. Gör inte provhål för att försöka hitta en ledning.
När ska jag bestämma stolparnas placering?
Gör en preliminär utstakning före ledningskontrollen, så att hela arbetsytan kan undersökas. Lås inte punkterna förrän modellens mått, ledningsinformation, markeringar på plats och förankringsunderlag har jämförts. Om pergolans läge ändras efter kontrollen behöver även den nya placeringen kontrolleras.
Vad gör jag om ett rör eller en kabel ligger nära ett fundament?
Pausa arbetet vid den berörda punkten. Flytta inte stolpen på eget initiativ; ändringen kan påverka konstruktionens infästningar och skapa en ny konflikt. Be om att ledningens läge klarläggs och få den alternativa placeringen bedömd mot pergolans förankringsunderlag innan arbetet fortsätter.
Behöver jag kontrollera väggen om pergolan också står på markstolpar?
Ja, om någon del ska fästas i fasaden behöver väggen kontrolleras separat för dolda el-, vatten- eller avloppsledningar och för underlaget där infästningen ska göras. Markundersökningen täcker inte väggen. Kontrollera också marken om arbetet omfattar fundament, borrning eller andra ingrepp där.
Inför pergolamontaget behöver varje infästningspunkt stämmas av mot både ledningsläget och förankringsunderlaget. Samla handlingar och ledningsägarbesked, staka ut den valda modellens plats och låt osäkra stråk lokaliseras före schaktning eller borrning. Dokumentera vilka uppgifter som är bekräftade respektive uppskattade. Om en punkt behöver flyttas ska både ledningsläget och hela infästningslösningen kontrolleras igen. Då bygger placeringen på förhållandena på platsen, och nästa person som tar vid får ett tydligt underlag att arbeta efter.
