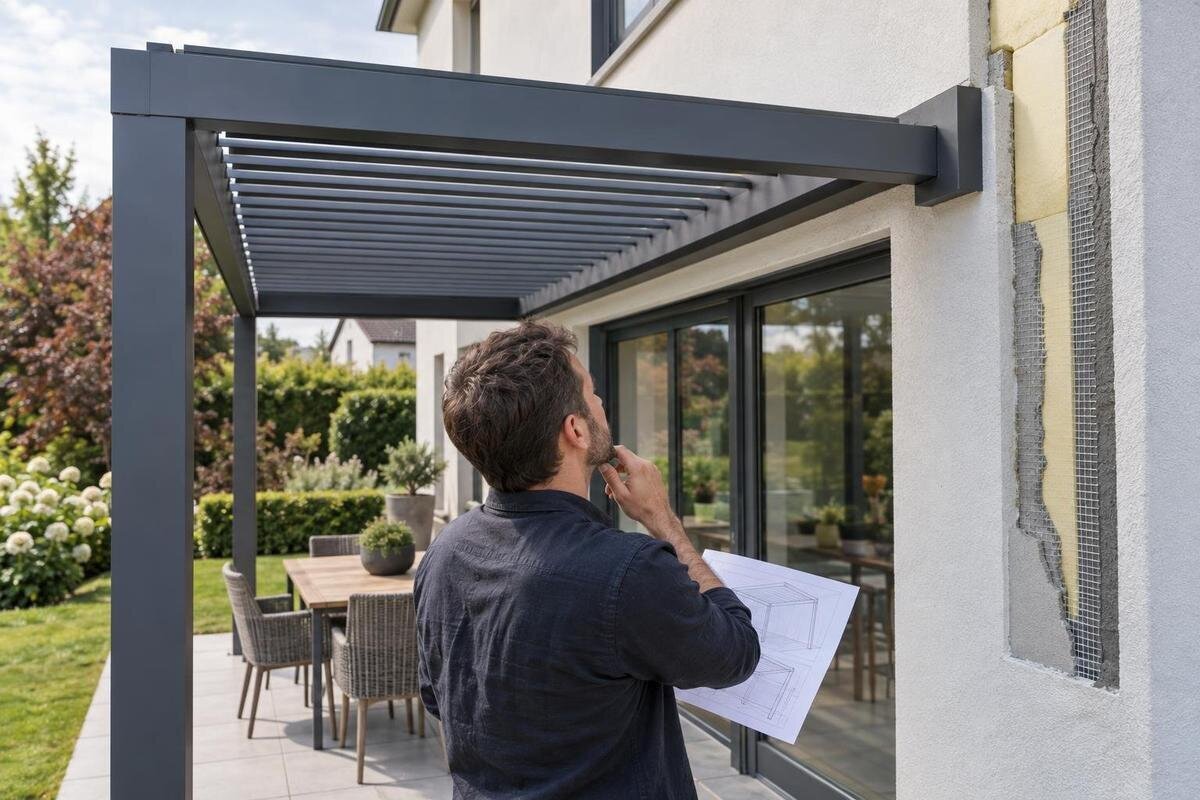

Planera pergola mot utvändigt isolerad fasad
Planeringsguide för pergola
En pergola som ska anslutas till en yttervägg med utvändig isolering kräver mer än långa skruvar. Fasadens ytskikt och isolerskikt är inte ett bärande underlag; lasten måste ledas vidare till en del av byggnaden som kan ta upp den. Innan du väljer modell eller beställer montage behöver du därför klarlägga väggens lager, lokalisera det bärande underlaget och få anslutningen bedömd mot modellritningen. Här går vi igenom vilka uppgifter som behövs och hur vägg, fasad och pergola ska samordnas.
Varför fasadisolering ändrar infästningen
En fasad med utvändig isolering består av flera lager. Den synliga ytan kan vara puts, skivor eller annan beklädnad, med isolering mellan ytskiktet och den bärande väggen. Ytskikt och isolering ska inte räknas som stöd för pergolan. Anslutningen behöver föra lasten vidare till en verifierad del av byggnaden utan att isoleringen trycks ihop eller fasadsystemet skadas. Avståndet från fasadytan till bärande vägg är därför en del av anslutningslösningen, inte bara ett mått som du kan kompensera med en längre skruv. Även fasadens skyddande funktion måste finnas kvar efter montaget. Skilj alltså mellan var pergolan synligt möter huset och var dess krafter faktiskt tas upp. De två lägena sammanfaller inte när isolering och beklädnad ligger framför den bärande delen. Det är den skillnaden som gör väggens uppbyggnad så viktig vid modellvalet. En pergola kan passa uteplatsens mått utan att anslutningen till huset ännu är löst, och ett lämpligt läge på fasaden är inte i sig ett besked om att infästningen fungerar där.
En väggansluten pergola kan överföra egenvikt och krafter från vind och överbyggnad till fasaden. Hur krafterna fördelas beror på modellens utformning och byggnadens förhållanden. Därför räcker det inte att väggen ser massiv ut eller att pergolans bredd passar uteplatsen. Fönstershop väggpergola kan vara en modell att utreda, men produktnamnet visar inte om en viss isolerad fasad klarar anslutningen. Bedömningen måste utgå från både modellritningen och den verkliga väggen, inklusive skicket där anslutningen är tänkt.
Ta reda på väggens uppbyggnad
Börja med att samla det som redan finns om huset: väggsektioner, äldre byggnadsritningar, handlingar från tilläggsisolering och uppgifter om fasadsystemet. Försök få klarhet i om väggen har puts direkt på isolering, en skivbeklädnad eller en ventilerad fasad med luftspalt. Anteckna isoleringens uppbyggnad och tjocklek om de finns dokumenterade. En uppgift om att huset är tegel- eller trähus beskriver inte ensam alla lager, särskilt om fasaden har byggts om i efterhand. Om isoleringen har bytts i etapper kan olika delar av huset dessutom ha olika uppbyggnad. Ordna uppgifterna efter den fasaddel där pergolan är tänkt att stå och ange vilken ritning eller ombyggnad de hör till. Håll isär dokumenterade uppgifter, egna iakttagelser och sådant som fortfarande är okänt. Om två handlingar visar olika väggtjocklek bör skillnaden framgå i underlaget i stället för att du väljer den uppgift som verkar rimligast. Då blir det tydligt vad en undersökning på plats behöver reda ut och vilka delar av den äldre dokumentationen som fortfarande går att använda.
Fotografera den tänkta anslutningszonen och anteckna avstånd till hörn, fönster och andra detaljer. Notera synliga lagningar, sprickor, ventilationsöppningar och dräneringsöppningar; sådant är uppgifter att lämna vidare, inte bevis på hur väggen är konstruerad. Om dokumentation saknas kan en fasadkunnig yrkesperson behöva undersöka uppbyggnaden på plats. En visuell kontroll visar inte säkert var det bärande skiktet finns. Eventuell provöppning bör planeras av någon som känner till fasadsystemet, så att undersökningen inte i onödan skadar isolering eller väderskydd.
Lokalisera det bärande underlaget
Det viktiga är vad anslutningen faktiskt ska fästas i på den valda höjden. I en regelvägg behöver läge och utförande hos bärande reglar eller särskild förstärkning vara kända. I murverk eller betong behöver den som projekterar känna till material, tjocklek och skick; hålrum, fogar och tidigare reparationer kan påverka bedömningen. Ett yttre skikt av tegel eller skivor är inte automatiskt den bärande väggdel som ska ta pergolans krafter. Utgå därför inte från fasadens utseende eller husets byggår ensamt. Att känna till väggmaterialet och att känna till den möjliga infästningspunkten är två olika saker. Uppgiften att det finns en bärande vägg bakom isoleringen behöver kopplas till var modellens anslutning hamnar. Om underlaget bara beskriver en del av väggen ska det framgå vilka andra delar som ännu inte har undersökts. På så sätt kan den som bedömer anslutningen skilja mellan ett känt material och ett känt, tillgängligt underlag just där pergolan behöver sitt stöd.
Dokumentera var den bärande delen ligger i förhållande till anslutningen och om uppbyggnaden skiljer sig mellan olika fasadpartier. Uppgifterna bör gälla den verkliga infästningszonen, inte bara en typisk väggsektion från en ritning. Jämför du flera alternativ, exempelvis Fönstershop pergola, behöver ritningar för varje modell läsas för dess egna stöd och montageförutsättningar. Likartade produktbilder eller ungefärliga yttermått visar inte att stödprinciperna är utbytbara.
Projektera lastvägen genom isoleringsskiktet
Infästningen ska hantera mer än pergolans egenvikt. Vind kan ge både drag- och sidokrafter, och eventuell överbyggnad påverkar vilka krafter som förs till väggen. Om modellen har främre stöd kan de förändra lastfördelningen, men de gör inte automatiskt vägganslutningen obelastad. Fördelningen behöver bedömas för den valda modellen, dess avsedda placering och det faktiska underlaget. Modellens anslutningsritningar och uppgifter om väggen behöver därför ligga till grund för konstruktionen, inte en lösning hämtad från en annan pergola. Med lastväg menas här hur krafterna förs från pergolan genom anslutningen till byggnadens bärande del. Underlaget behöver beskriva hela den överföringen, inte bara vilken infästningsprodukt som ska användas. För dig som beställare är den viktiga frågan om den föreslagna detaljen verkligen avser både pergolans anslutning och husets vägg. Du behöver inte själv dimensionera delarna, men det ska vara tydligt hur de är tänkta att fungera tillsammans och vem som har gjort den bedömningen.
Eftersom isoleringen ligger mellan fasadytan och det bärande skiktet måste anslutningen hantera avståndet utan att klämma ihop isoleringen eller belasta en beklädnad som inte är avsedd för det. En projekterad distans- eller konsollösning kan behövas, men komponenter, placering och infästningssätt beror på väggmaterialet och modellens krav. För Fönstershops väggmonterade modell ska bedömningen visa hur lasten förs vidare till den aktuella bärande väggen. Generella mått för skruvlängd eller infästningsavstånd ersätter inte en sådan ritning.
Stäm av modellritningen mot fasadens mått
Stäm av modellritningen mot uppmätta förhållanden på huset. Jämför bredd, utstick, höjden på vägganslutningen och de punkter där modellen ska anslutas eller stöttas. Kontrollera också hur måtten förhåller sig till fönsterbleck, dörrar, hörn, takfot och nivåskillnader på uteplatsen. Mät från tydliga fasta referenser och skriv ned eventuella avvikelser. En ritning behöver avse den modell och det utförande som faktiskt övervägs; en bild av en liknande pergola visar inte nödvändiga anslutningspunkter eller monteringsutrymme. Ange vad varje mått utgår från: den färdiga fasadytan, en dörröppning eller en markerad nivå på uteplatsen. Skilj också pergolans yttermått från måtten till dess stöd och anslutningspunkter. Om ritningen och platsmätningen använder olika referenser behöver de jämföras på samma grund innan placeringen bestäms. En enkel måttsatt skiss med samma beteckningar som modellritningen gör det lättare att se vad som faktiskt passar och var det finns en avvikelse som måste lösas.
Be den som tillhandahåller modellunderlaget förklara vilka mått som är fasta, vilka fria utrymmen som behövs och var anslutningen får placeras. För en modell som Fönstershop bioklimatisk pergola ska du utgå från just den modellens ritningar; beteckningen säger inget om vad din vägg klarar. Anteckna till exempel om fasaden inte är plan eller om en öppning hamnar nära en tänkt anslutningspunkt. Då kan avvikelsen bedömas innan placering och montage bestäms.
Skydda fasadens täthet och värmeisolering
En ny anslutning påverkar fasadens yttre skikt. Detaljen behöver visa hur regnvatten leds förbi genomföringen och hur fasadens regnskyddande lager avslutas runt anslutningen. Lösningen måste fungera tillsammans med det fasadsystem som faktiskt sitter på huset. Ett tätningsmedel som stryks runt efteråt ersätter inte en planerad anslutningsdetalj. En fasadkunnig yrkesperson kan bedöma hur tätning och eventuell beslagning ska samordnas med puts, skivor eller luftspalt, så att fasadens olika lager kan behålla sina avsedda funktioner. Be också att få klarhet i vilka delar av anslutningen som blir synliga och åtkomliga när pergolan är färdigmonterad. Det är relevant både för att kunna se över detaljen och för att planera framtida fasadunderhåll. Om en del byggs in bör det framgå hur den ska hanteras vid senare arbete. Det gör underhållsfrågan konkret: inte bara att anslutningen ska kunna underhållas, utan vilka delar som behöver vara åtkomliga och hur åtkomsten har beaktats i utformningen.
Delar som går igenom isoleringen kan skapa en köldbrygga; påverkan beror på detaljens utformning och behöver bedömas tillsammans med bärighet och fuktskydd. Anslutningen ska inte stänga ventilations- eller dräneringsöppningar eller hindra fasadens avsedda vattenavledning. När du granskar vägganslutningen för den bioklimatiska pergolan från Fönstershop, fråga hur just den valda modellens anslutning ska fungera med fasadens lager och kunna underhållas över tid.
Håll anslutningen fri från fönster och installationer
Placera inte en tänkt bärskena enbart där fasaden ser fri ut. Fönster och dörrar behöver kunna öppnas och användas, och anslutningen får inte krocka med fönsterbleck, överstycken, ventiler, hängrännor eller stuprör. Kontrollera också hur en dörr öppnas, hur passagen används och om någon del av fasaden behöver hållas fri för vädring eller service. Markera placeringen på fasaden och jämför den med modellritningen, så att en användbar uteplats inte leder till en olämplig anslutningspunkt.
Ta med installationer och framtida underhåll i samma genomgång. Utomhusbelysning, kablar, vattenutkastare, markiser eller andra fasaddetaljer kan ligga där anslutningen är tänkt, och senare arbete på fasaden behöver fortfarande vara möjligt. Behandla inte ledningar eller dräneringsöppningar som sådant som enkelt kan flyttas eller täckas över; deras läge behöver klarläggas innan konstruktionen bestäms. En situationsskiss med mått och fotografier gör det lättare för konstruktören, fasadspecialisten och montören att utgå från samma platsförhållanden. Skilj i skissen mellan själva föremålet och det utrymme som behövs för att använda eller komma åt det. En vattenutkastare kan exempelvis vara synlig men ändå svår att nå bakom ett stöd. Gå även igenom hur befintlig belysning och andra detaljer ska kunna skötas med pergolan på plats. Om något behöver flyttas ska det behandlas som ett separat arbete med tydligt ansvar, inte som en outtalad förutsättning för att pergolan ska få plats.
Samordna vägganslutning och främre stöd
Om pergolamodellen har främre stolpar eller andra stöd ska de planeras tillsammans med vägganslutningen. Stolparnas placering påverkar hur modellen tar upp laster, och du kan inte utgå från att ett extra stöd eller en flyttad stolpe automatiskt minskar belastningen på fasaden. Följ den avsedda stödgeometrin i modellunderlaget och redovisa hur den stämmer med uteplatsens nivåer, gångstråk och hinder. Ändra inte antal eller läge på stöd utan att lösningen bedöms på nytt.
Markera stödens tänkta lägen och ta reda på vad varje stöd ska vila på. Beläggningens yta säger inte i sig hur underlaget är uppbyggt, och höjdskillnader eller befintliga konstruktioner kan påverka utformningen. Det finns inte ett mått för grundläggningen som passar alla platser; markförhållanden, modell och lastväg behöver bedömas tillsammans. För pergolamodellen från Fönstershop ska du använda den modellens egna ritningar för stödplacering och låta en sakkunnig bedöma den verkliga platsen. Redovisa vägganslutningen och stöden på samma skiss så att deras inbördes lägen går att jämföra. Om ett stöd hamnar i en passage eller på en plats med oklart underlag behöver frågan tas upp för hela konstruktionen, inte lösas genom en lokal förflyttning på montagedagen. Behåll de avsedda stödpositionerna markerade tills en ändring har bedömts. Då går det att se vad som är modellens ursprungliga förutsättning och vad som är ett önskemål om anpassning till uteplatsen.
Vem behöver bedöma vägganslutningen?
En byggnadskonstruktör eller annan person med relevant konstruktiv kompetens behöver bedöma väggens bärande del, lastväg och anslutning. En fasadspecialist kan granska hur lösningen påverkar fasadskikt, vattenavledning och underhåll. Montören behöver i sin tur kunna jämföra förhållandena på plats med handlingarna innan arbetet börjar. Ibland kan samma aktör ha flera roller, men klargör vem som ansvarar för projekteringen, vem som bedömer fasaddetaljen och hur avvikelser ska hanteras. Lämna inte en oklar konstruktionsfråga till montagedagen.
Samla modellritning, uppmätta anslutningsmått, uppgifter om fasadens lager och information om bärande material och skick. Lägg till fotografier, relevanta bygghandlingar och en markering av den tänkta anslutningspunkten. För väggmodellen från Fönstershop kan produktinformationen vara en utgångspunkt, men anslutningsritningen behöver uttryckligen gälla den aktuella fasadtypen och visa hur lasten överförs. Spara också uppgifter om vilka förutsättningar och antaganden bedömningen bygger på. Låt de olika aktörerna utgå från samma version av ritningen och ange vilka frågor som fortfarande är öppna. En ändrad placering behöver till exempel kunna skiljas från en rättelse av ett tidigare mått. Dokumentera vem som ska ta ställning till en sådan ändring och hur beskedet når montören. Det minskar risken att en genomarbetad fasaddetalj kombineras med en äldre modellritning eller att ett muntligt förslag uppfattas som den slutliga lösningen. Underlaget ska vara användbart för dem som faktiskt ska utföra arbetet.
Vad ska vara klart före beställning?
Innan du beställer ska det gå att följa lösningen från modell till vägg: rätt utförande är identifierat, måtten stämmer, det bärande underlaget är dokumenterat och anslutningen har en projekterad detalj som tar hänsyn till fasadsystemet. Kontrollera vem som ansvarar för platsmätning, projektering, montage och eventuella justeringar om väggen avviker från underlaget. Offerten eller beställningen bör inte lämna den avgörande infästningsfrågan som en ospecificerad punkt för montagedagen. Skilj mellan själva pergolaleveransen och de arbeten som krävs för anslutningen till huset. Det bör framgå om undersökning av väggen, anslutningsdelar, fasadarbeten och återställning ingår eller behöver beställas separat. Jämför offerter utifrån samma omfattning, så att en lägre totalsumma inte förväxlas med en mer komplett lösning. Hänvisa till rätt modellutförande och ritningsversion i beställningen. Då blir det tydligare vad du köper, vilka platsförutsättningar beställningen bygger på och vilka arbeten som ska vara ordnade innan montaget kan börja.
Om underlaget inte visar var lasten ska tas upp, pausa beställningen och låt väggen undersökas vidare. En annan placering eller en konstruktion som inte använder just den fasaden som stöd kan vara värd att utreda, men även den behöver bedömas utifrån sina egna stöd och platsförhållanden. Du kan jämföra Fönstershops pergola som ett separat modellalternativ, men dra inga slutsatser om lämpligheten från namnet: granska ritning och stödprincip för det utförande du överväger.
Vanliga frågor
Går det att montera en pergola på en fasad med utvändig isolering?
Det kan gå, men lösningen måste leda lasten till ett verifierat bärande underlag och samtidigt bevara fasadens funktion. Isoleringen och ytskiktet ska inte bära konstruktionen. Väggens material och skick, anslutningens placering och den valda modellens förutsättningar behöver bedömas tillsammans.
Räcker det att välja en längre skruv?
Nej. En längre skruv löser inte i sig hur lasten ska överföras till den bärande väggen eller hur isoleringen ska skyddas mot sammanpressning. Infästningens typ och placering måste baseras på det verkliga väggunderlaget och en projekterad anslutningsdetalj.
Hur tar jag reda på vad som finns bakom fasaden?
Börja med väggsektioner, byggnadsritningar och handlingar från tidigare fasadarbeten. Om uppgifterna saknas eller inte stämmer med det som syns på plats kan en fasadkunnig yrkesperson behöva undersöka väggen. Enbart utseendet visar inte säkert var det bärande underlaget finns.
Minskar främre stolpar belastningen på väggen?
Stödens placering kan påverka hur lasterna fördelas, men stolpar innebär inte automatiskt att vägganslutningen blir obelastad. Hela modellens stödgeometri behöver bedömas mot ritningen och platsens förutsättningar. Flytta inte stolpar eller lägg till stöd utan att lösningen prövas på nytt.
Vilket underlag bör vara klart före montage?
Ta fram ritningar för den valda modellen, mått på den tänkta placeringen, uppgifter om väggens lager och bärande material samt fotografier från platsen. Be om en skriftlig anslutningsritning som gäller för den faktiska väggen, inklusive hur fasadens täthet ska hanteras, och klargör vem som ansvarar för bedömning och montage.
Det avgörande är inte bara om en infästning går att föra genom isoleringen, utan om den valda modellen kan kopplas till en känd bärande del samtidigt som fasadens funktion bevaras. När ritning, platsuppgifter och bedömning pekar på samma lösning kan du ta ställning till ett vägganslutet utförande. Om de inte gör det är det klokare att först utreda väggen eller en annan placering, inte att låta montaget lösa en okänd konstruktion.
