Montera pergola över källare eller underjordiskt garage
Pergola på bjälklag

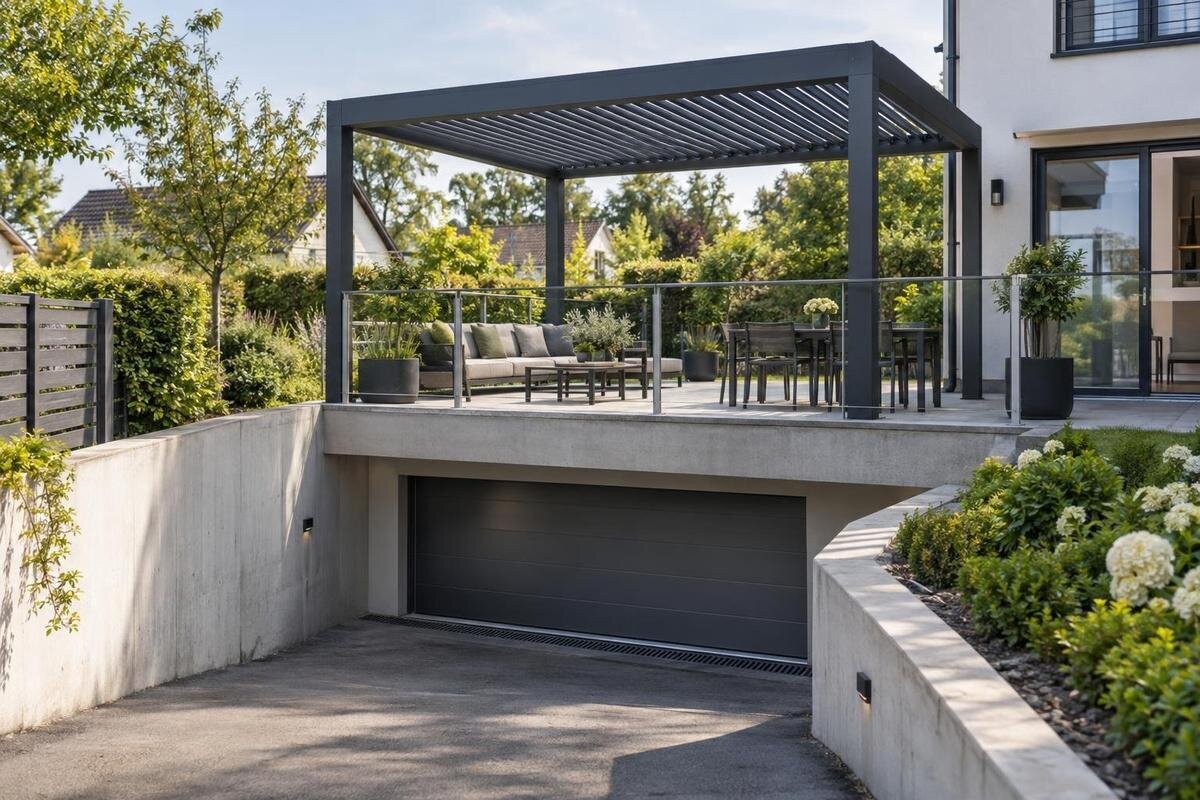

En pergola på terrassen ovanpå en källare eller ett underjordiskt garage belastar byggnadens bjälklag, inte marken som en pergola i trädgården. Ytan kan dölja isolering och tätskikt, och stolparna för in krafter på bestämda punkter. Därför behöver lastväg, förankringsritning och vattenavledning bedömas tillsammans före beställning eller borrning. Här går vi igenom vilket underlag du behöver och hur frågor om konstruktion, tätskikt och montage kan samordnas.
Kontroll före beställning 1
Bjälklaget under terrassen
På en vanlig gräsyta förs pergolans krafter vidare genom marken och ett eventuellt markfundament. En terrass ovanpå en källare eller ett underjordiskt garage ligger däremot över ett bjälklag som också fungerar som tak över utrymmet under. Bjälklaget leder laster vidare till byggnadens bärande stöd, medan plattor, trall eller avjämning kan vara enbart ytskikt. Mellan terrassytan och den bärande konstruktionen kan det finnas isolering, tätskikt och andra lager. Det går därför inte att avgöra var en stolpe kan fästas genom att bara titta på terrassens ovansida. Börja med att ta reda på hur den aktuella terrassen är uppbyggd.
En pergolastolpe ger en koncentrerad belastning på en liten yta. Infästningen kan dessutom behöva ta upp krafter i sidled eller drag, vilket skiljer sig från belastningen från en person som går över terrassen. Att ytan känns stadig eller har fungerat problemfritt hittills visar inte i sig hur bjälklaget påverkas av en ny konstruktion. En rekommendation för ett fundament på gräsmatta kan inte heller användas rakt av: underlag, lastväg och förutsättningar för infästning är annorlunda. Bedömningen måste knytas till byggnadens ritningar och skick, pergolans modell och de stolplägen som faktiskt planeras. Tidigare ombyggnader kan också göra att äldre handlingar inte längre stämmer med platsen.
Terrassens lager och bärande konstruktion
Terrassens synliga beläggning kan dölja en lagerföljd som inte går att läsa av från ytan. Plattor kan ligga på distanser, trall kan vila på en underkonstruktion och tätskikt kan finnas på en annan nivå än man först tror. Det är möjliga utföranden, inte antaganden om din fastighet. Be fastighetsägaren eller förvaltaren om sektionsritningar och dokumentation som visar beläggning, tätskikt och bärande bjälklag. Underlaget behöver göra det möjligt att förstå vad som finns vid varje tänkt stolpläge. En stolpfot som står stadigt på en platta är inte automatiskt förankrad i byggnadens stomme. Lagerföljden kan också skilja sig mellan olika delar av samma terrass, exempelvis vid en kant eller en tidigare reparation.
Rita in pergolans tänkta mått och stolplägen på en planritning och jämför den med uppgifterna om terrassens uppbyggnad. När du undersöker Fönstershop väggpergola kan produktsidan hjälpa dig att ange rätt modell, men modellnamn och ytmått säger inte hur ditt bjälklag ser ut eller vilken infästning som passar där. Be leverantören om modellens monterings- och förankringsritningar och fråga vilka förutsättningar de gäller för. Konstruktören behöver kunna stämma av stolpfötter och infästningsprincip mot den faktiska lagerföljden. Markera också vilka uppgifter som kommer från byggnadens ritningar och vilka som ännu behöver klarläggas på plats. Om tätskiktets nivå eller underlaget vid en stolpe är okänt ska det framgå, så att en uppskattning inte misstas för ett fastställt mått. På så sätt blir det tydligt vilka delar av placeringen som kan bedömas och vilka som fortfarande är preliminära.
Kontroll före beställning 2
Följ lastvägen från stolparna till byggnadens stomme
Krafterna från varje stolpe behöver gå genom infästningen och bjälklaget vidare till byggnadens bärande delar. Beroende på konstruktionen kan stöden under bjälklaget vara väggar, balkar eller pelare. Det är alltså inte säkert att den närmaste väggen är den del som tar upp lasten, eller att alla punkter på terrassen fungerar likadant. Stolpar nära en kant, öppning eller utskjutande del kan ge andra förutsättningar än stolpar över ett annat stöd. Även bjälklagets utformning och spännvidd påverkar bedömningen. Därför behöver en konstruktör följa lastvägen genom den verkliga stommen i stället för att dra slutsatser enbart från terrassens storlek eller utseende.
Låt de tänkta stolplägena vara en del av konstruktionsbedömningen, inte bara en detalj i möbleringen. En måttsatt planritning där byggnadens stöd är markerade ger konstruktören ett underlag för att bedöma placeringen och pröva möjliga alternativ. När du jämför placeringar för en Fönstershop pergola behöver både pergolans stolpar och byggnadens bärande delar framgå av underlaget. Om en stolpe behöver flyttas för att frigöra en passage eller undvika en annan del av byggnaden kan lastfördelningen ändras. Låt därför den nya placeringen granskas innan den fastställs. Skilj mellan önskad placering och den placering som konstruktören har bedömt. Annars finns en risk att möbleringsplanen ändras medan konstruktionsunderlaget fortfarande visar det tidigare förslaget. Det minskar risken för att en pergola beställs utifrån en plan som senare inte går att förena med bjälklagets stöd.
Bedöm vind, snö och andra laster för rätt modell
Konstruktionsbedömningen behöver omfatta mer än pergolans egenvikt. Vind kan ge krafter i sidled och en lyftande påverkan, medan snö och andra vertikala laster belastar konstruktion och förankring på andra sätt. Vilka laster som ska bedömas beror på pergolans utförande, eventuella tillbehör, placeringen och förhållandena på platsen. Krafterna kan också samverka. Därför behöver lastuppgifterna hämtas från relevant produktunderlag och vägas mot byggnadens konstruktion; det räcker inte att jämföra pergolans yta med terrassens storlek eller uppskatta belastningen på gehör. En sakkunnig behöver bedöma hur de aktuella krafterna förs vidare genom stolpar och bjälklag.
Om du undersöker Fönstershop bioklimatisk pergola, be om tekniska handlingar för den exakta modellvarianten och de delar som ska ingå. Modellnamnet i sig anger inte lastkapacitet, vind- eller snödata eller vilken infästning som krävs. Om en konfiguration ändras, till exempel genom att delar eller tillbehör läggs till, kan förutsättningarna behöva granskas på nytt. Berätta för den som gör konstruktionsbedömningen hur pergolan är tänkt att vara utförd. Då gäller granskningen den lösning som faktiskt planeras, inte bara en grundmodell som senare byggs ut. Be också om besked om vilka användnings- och monteringsförutsättningar produktunderlaget utgår från.
Kontroll före beställning 3
Samla ritningar och uppgifter om bjälklagets skick
Be fastighetsägaren eller förvaltaren om ritningar och dokumentation som beskriver bjälklaget, exempelvis uppgifter om konstruktion, material och armering. Fråga även efter handlingar från tidigare ombyggnader, reparationer och arbeten med terrassens tätskikt. Om det har förekommit läckage eller andra fuktskador är den historiken relevant för bedömningen. Kontrollera vilka handlingar som faktiskt gäller den aktuella terrassen och om de beskriver dagens utförande. Ritningar visar ofta vad som planerades, men senare ändringar kan ha påverkat konstruktionen. Ordna handlingarna så att det går att skilja ursprungligt utförande från senare arbeten. Ange vilken del av terrassen en reparation avser och om uppgiften bygger på en ritning eller en beskrivning av arbetet. Om uppgifter saknas är det bättre att markera luckan än att anta att hela terrassen har samma uppbyggnad. Det ger konstruktören bättre förutsättningar att avgöra vad som behöver kontrolleras på plats.
När du frågar om produktunderlag för Fönstershop väggpergola, ange vilken modell du menar och be om de handlingar som behövs för en bedömning. Håll den frågan åtskild från undersökningen av byggnaden: en produktuppgift visar inte var bärande material finns på terrassen. Om ritningarna är ofullständiga, verkar motsäga det som syns på plats eller inte visar ett senare ingrepp, bör en sakkunnig föreslå vilken kompletterande undersökning som behövs. Det kan exempelvis behöva klarläggas vad som finns vid de planerade stödpunkterna. Låt fackpersonen bestämma hur det undersöks; egna provborrningar kan skada tätskikt eller träffa andra delar av konstruktionen.
Samordna infästningen med tätskiktet
En infästning som går igenom terrassens tätskikt kan skapa en väg för vatten in i byggnaden. En synlig tätmassa eller en platta ovanpå en infästning visar inte i sig att detaljen fungerar för den aktuella konstruktionen. Tätskikt kan ligga på olika nivåer i terrassens lager, så samma montagelösning passar inte automatiskt på två ytor som ser likadana ut. Borra inte genom beläggningen för att försöka hitta bjälklaget. Innan ett montage som punkterar tätskiktet väljs behöver det finnas en projekterad, platsanpassad detalj som berörda ansvariga kan bedöma. Lösningen behöver visa både hur krafterna överförs och hur tätskiktets funktion bevaras.
Förankringsritningen behöver samordnas med en detaljritning som visar terrassens lager och hur tätskiktets funktion bevaras vid montaget. Bestäm vem som projekterar och utför anslutningen och vem som kontrollerar den innan den byggs in. När du begär handlingar för Fönstershops pergolamodell, fråga vilket montageunderlag leverantören kan lämna och vad som behöver bedömas av konstruktör och en fackperson med kunskap om tätskikt. Produktens montageanvisning beskriver inte automatiskt den befintliga byggnadens tätskikt. Om ansvarsfördelningen är tydlig innan arbetet börjar blir det lättare att upptäcka om förankring och tätning bygger på olika antaganden.
Kontroll före beställning 4
Håll avvattning och inspektion åtkomliga
Lokalisera brunnar, rännor, utlopp och eventuella nödutlopp innan stolplägen bestäms. Stolpfötter, skärmar eller annan utrustning bör inte göra dem svåra att nå eller hindra skötseln. Pergolans placering kan också påverka hur vatten från omgivande ytor faller eller rinner. Granska därför placeringen tillsammans med terrassens avvattning. Ändra inte nivåer, fall eller vattenvägar som en del av montaget utan att lösningen har bedömts. På en terrass ovanför källare eller garage är avrinningen en del av skyddet för utrymmet under. En plan som ser fungerande ut på en ritning behöver även lämna utrymme för att rensa och kontrollera avvattningen i praktiken.
Planera så att tätskiktets anslutningar och andra delar som behöver tillsyn inte byggs in eller döljs bakom stolpar. Dokumentera var infästningar och anslutningar faktiskt hamnade, så att fastighetsägaren kan hitta dem vid framtida underhåll. Om vatten senare syns i källaren eller garaget behöver inträngningspunkten inte ligga rakt ovanför den synliga fläcken. Tydliga uppgifter om terrassens lager och montage kan därför underlätta en framtida undersökning. Se också till att den som sköter fastigheten vet vilka ytor och brunnar som ska hållas fria. Åtkomst för rengöring och inspektion är en praktisk del av planeringen, inte något som bör lösas först när pergolan står på plats.
Jämför infästning med lösningar utan borrning
En infästning genom terrassens ytskikt kan föra krafter till bjälklaget, men måste utformas med hänsyn till både bärighet och tätskikt. En lösning med ballast kan undvika genomgående hål, men tillför vikt och måste också hantera krafter från vind, rörelse och kontakt med underlaget. Den är alltså inte automatiskt skonsam eller lämplig. Ett separat stöd ned till mark kan i vissa projekt diskuteras, men det behöver bedömas mot byggnadens uppbyggnad och terrassens tätskikt. Jämför alternativen som olika lastvägar med olika konsekvenser, inte som en säker respektive osäker lösning. Det finns ingen standardstorlek på fundament eller ballast som kan väljas utan hänsyn till platsen och konstruktionen.
Ett väggmontage kan verka minska antalet stolpar på bjälklaget, men flyttar i stället en del av krafterna till fasaden eller väggen. Även där behöver den bärande delen, infästningen och fasadens uppbyggnad bedömas. Väggpergolans produktsida kan hjälpa dig identifiera den modelltypen, men visar inte att en viss vägg passar för infästning på just din byggnad. Be om underlag för den aktuella modellen och låt konstruktören granska vägganslutningen tillsammans med terrassens övriga förutsättningar. Ett alternativt montage är användbart först när hela dess lastväg och anslutning till byggnaden är klarlagd.
Kontroll före beställning 5
Fördela ansvaret mellan ägare, konstruktör och montör
Ta in fastighetsägaren eller förvaltaren tidigt, eftersom de kan hjälpa till med ritningar, uppgifter om tidigare arbeten, tillträde och planerad skötsel. I en bostadsrättsförening kan det också behövas en tidig dialog med föreningen om arbetet och byggnadens underlag. Konstruktören bedömer bjälklag, lastväg och placering. Pergolaleverantören kan identifiera modell och lämna produktunderlag, medan installatören utför det montage som har planerats. En fackperson med kunskap om tätskikt behöver vara med när infästningen berör terrassens tätskikt. Roller och arbetssätt kan skilja sig mellan projekt, så skriv ned vem som ansvarar för varje fråga och vem som samordnar bedömningarna. Skilj också mellan att lämna en uppgift, bedöma en lösning och utföra arbetet. Den som tillhandahåller en ritning är inte nödvändigtvis den som bedömer om den kan användas på platsen. En sådan ansvarsfördelning gör det lättare att rikta frågor rätt och se vilka besked som återstår.
Be om tydliga besked om vilka ritningar, lastuppgifter och montagehandlingar som finns för den valda modellen. När du visar modellsidan för pergolan kan du samtidigt beskriva terrassens uppbyggnad och tänkta stolplägen, men låt inte en produktfråga ersätta bedömningen av byggnaden. Bestäm vem som verifierar underlaget på plats, vem som tar ställning till förankringen och vem som dokumenterar tätskiktsarbetet. Planera även när en kontroll ska göras innan anslutningar täcks över. Då kan alla berörda arbeta utifrån samma ritningar och samma uppgifter om den aktuella konstruktionen.
Gemensamt ritningsunderlag inför montaget
Inför montaget behöver alla berörda arbeta utifrån samma version av ritningarna. Samla planen med pergolans modell, mått och stolplägen tillsammans med konstruktionsbedömningen, förankringsritningen och detaljen för tätskiktets anslutning. Kontrollera att stolparna är placerade på samma sätt i de olika handlingarna och att beskrivningarna gäller den modell som ska monteras. Stäm också av att avvattning och åtkomst för kontroll finns med i den samordnade lösningen. Om en ritning fortfarande visar ett äldre förslag behöver det redas ut innan montaget bokas. Låt det framgå vilka handlingar som gäller för utförandet och vilka som bara visar tidigare alternativ. Det gör det lättare för montören att upptäcka en skillnad mellan platsen och underlaget utan att behöva tolka flera motstridiga förslag.
Om ritningar saknas, inte verkar stämma med byggnaden eller lämnar tätskiktets anslutning olöst bör montaget pausas tills frågorna har bedömts. Välj inte en improviserad infästning bara för att komma vidare med arbetet. Om du redan har valt modell kan du identifiera den, exempelvis via produktsidan för den bioklimatiska pergolan, när du beskriver vilken variant underlaget ska gälla. Låt konstruktör och fackperson med kunskap om tätskikt ta del av samma ändringsförslag om en stolpe eller anslutning behöver flyttas. Beskriv vad som har ändrats jämfört med den tidigare planen, så att bedömningen gäller den nya lösningen. För in den överenskomna ändringen i montageunderlaget innan arbetet fortsätter. Dokumentera sedan hur montaget faktiskt utfördes, inklusive eventuella ändringar, så att uppgifterna kan användas vid framtida underhåll. Om en viss placering inte fungerar kan projektet behöva ritas om; det betyder inte automatiskt att alla lösningar är omöjliga.
Vanliga frågor
Kan jag fästa pergolans stolpar i terrassplattorna?
Inte utan att veta hur terrassen är uppbyggd och vad plattorna vilar på. Plattor kan ligga på distanser eller ett lager ovanför tätskiktet och är då inte automatiskt en bärande infästningspunkt. Låt en konstruktör bedöma den faktiska lastvägen och få infästningen samordnad med tätskiktet.
Räcker det att garaget redan har en terrass ovanpå sig?
Nej, att bjälklaget bär en befintlig terrass visar inte i sig att det också klarar en pergola med koncentrerade krafter vid stolparna. Bedömningen behöver gälla den aktuella konstruktionen, pergolans laster och de planerade stolplägena. Ta fram konstruktionsunderlag och låt en sakkunnig bedöma platsen.
Är en ballastlösning skonsammare för tätskiktet?
Den kan undvika genomgående hål, men är inte automatiskt skonsam eller lämplig. Ballast tillför vikt, och stöden kan belasta ytan samtidigt som hela lösningen måste hantera krafter från vind och rörelse. Bjälklag, ytskikt och tätskikt behöver bedömas även för en lösning utan borrning.
Kan jag fästa pergolan i husväggen i stället?
Väggmontage flyttar delar av lasten från terrassen till väggen, men tar inte bort behovet av en konstruktionsbedömning. Väggens uppbyggnad, infästning och anslutningen till fasadens tätskikt behöver kontrolleras. En väggmonterad modell är därför inte automatiskt en lösning för varje terrass över garage eller källare.
Vilka handlingar bör jag be om före beställning?
Be fastighetsägaren eller förvaltaren om konstruktions- och tätskiktsritningar, uppgifter om tidigare ändringar och dokumentation av reparationer. Be pergolaleverantören om underlag för den exakta modellen, inklusive relevanta montage- och förankringsritningar. Låt konstruktör och tätskiktskunnig part bedöma om handlingarna räcker för den tänkta platsen.
En pergola över källare eller garage blir en del av en befintlig byggnad, även om den står på terrassen. Den avgörande frågan är om krafterna kan föras vidare till bärande stöd utan att tätskikt och avvattning försämras. Därför finns ingen universell stolpfot eller standardlösning att flytta över från en trädgård. När modellunderlag, konstruktion, tätskiktsdetalj och ansvar är samordnade går det att fatta ett välgrundat beslut om placering och montage.
