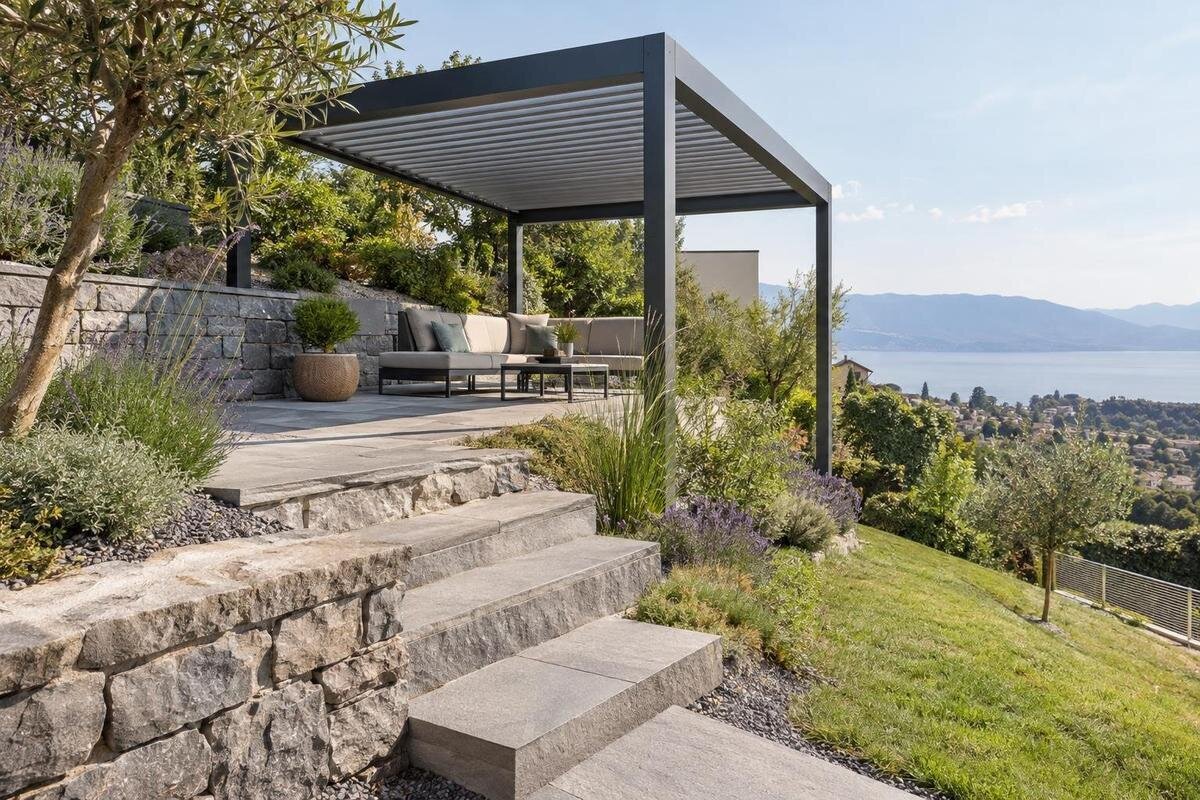

Planera en pergola på en uteplats med fall
Planera pergolan
En uteplats med fall kräver att terrassens nivåer och pergolans takplan planeras var för sig. Ytans lutning påverkar nivåskillnaden vid stolparna och kan styra vart vatten leds, medan takets höjd och stolpplacering måste stämmas av mot underlaget för den valda modellen. Här går vi igenom vad du behöver mäta och kontrollera innan du förbereder platsen.
01
Terrassens fall och takets läge
På en uteplats med fall beskriver lutningen gångytans nivå och ofta också vilken riktning vattnet leds. Pergolans takplan är en annan referens. Den avsedda takhöjden och takets geometri styrs både av hur ytan ska användas och av monteringsunderlaget för den valda modellen. Taket behöver alltså inte automatiskt följa terrassens lutning, och en yta som ser plan ut visar inte i sig vilken taknivå som är möjlig. Arbeta med två uppsättningar nivåer: den färdiga terrassytan vid varje stolpläge och takets tänkta höjd vid motsvarande punkt. Om ritningen anger en bestämd takutformning är det den som ska ligga till grund för planeringen, inte en produktbild.
Om terrassen faller åt två håll, eller har en avsats mellan olika nivåer, kan avståndet från terrassytan till taket variera mellan hörnen. Då räcker det inte alltid att bara mäta den högsta och lägsta kanten. Rita även in var fallet ändras och var vatten kan passera, exempelvis mot en ränna eller bort från en dörr. Skilj på höjden över en gemensam referensnivå och den fria höjden över ytan direkt under taket. Två punkter på taket kan ligga på samma nivå men ändå ha olika avstånd till terrassytan. Skriv därför inte bara ”takhöjd” på skissen, utan ange varifrån måttet är taget. Det gör det lättare att förstå vad en nivåskillnad faktiskt innebär för uppställningen. Undvik att göra ramen parallell med underlaget enbart för att det verkar enklare. Det kan ändra takets höjd och geometri. Ändrade höjder vid enskilda stolpar är bara aktuella om just den lösningen är godkänd för modellen.
Mät den färdiga ytan vid varje tänkt stolpläge
Rita in pergolans tänkta hörn och stolplägen på en enkel skiss av uteplatsen. Ge punkterna tydliga beteckningar, så att samma stolpläge går att hitta på skissen, i måttanteckningarna och på fotografierna. Mät ytan vid varje tänkt stolpe, inte bara vid husväggen och terrassens ytterkant. Ta med nivåer i båda riktningarna om ytan faller åt två håll, och markera avsatser, ändringar i lutningen och möten mellan olika beläggningar. Använd samma referens när du noterar höjderna, så att punkterna går att jämföra. Skriv också ut måttenheten och vad referensnivån avser. Om beläggningen inte är färdig ska du skilja mellan dagens nivå och den planerade färdiga nivån. Redovisa dem separat i stället för att blanda befintliga och planerade mått i samma uppställning. Markera vilka uppgifter som fortfarande är preliminära. Fotografera gärna platsen från flera håll och ange var huset och terrassens ytterkant finns på skissen. Då blir det tydligare hur de uppmätta punkterna förhåller sig till varandra.
Notera också sådant som påverkar de faktiska stolplägena: golvbrunnar, rännor, trösklar, trappsteg, fogar och terrassens kanter. En lokal svacka eller en liten avsats syns inte alltid i ett mått taget från ena sidan till den andra, men kan påverka var en stolpe kan placeras. Om du jämför Fönstershop bioklimatisk pergola med andra alternativ, använd samma uppmätta punkter för varje modell. Märk skissen med vilken modell den gäller och om den visar färdig beläggning. Då kan frågor om placering bedömas mot en bestämd plats, i stället för mot ett ungefärligt mått.
02
Kontrollera takhöjden mot modellens monteringsritning
Bestäm vilken fri höjd du behöver under pergolan och vilka delar av platsen som styr den. Det kan vara en passage, en dörr eller den del av uteplatsen där du vill kunna röra dig obehindrat. Ange var höjden behövs, inte bara ett enda önskemått för hela pergolan. Skilj också mellan höjden till takets ovansida och det fria utrymmet under konstruktionen; ett mått till en takkant beskriver inte nödvändigtvis passagen under den. Jämför sedan önskemålen med modellens monteringsritning och se vilka delar måttsättningen avser. Kontrollera om ritningen anger ett bestämt takplan, en viss lutning eller andra begränsningar för uppställningen. Utgå inte från att en takkant kan flyttas fritt bara för att terrassen faller. En nivåskillnad kan göra att höjden under taket varierar, även när pergolans övre delar följer sin avsedda geometri. Om skissen och ritningen använder olika referenser behöver måtten förtydligas innan du jämför dem. Annars kan två likadana höjdmått beskriva olika saker.
Om du tittar på ett vägganslutet alternativ, exempelvis Fönstershop väggpergola, blir den planerade anslutningshöjden på fasaden en ytterligare kontrollpunkt. Jämför den med de tänkta stolplägena och modellens ritning; anta inte att fasadpunkten kan flyttas fritt eller att stolparna kan kompensera för vilken nivåskillnad som helst. Det måste stämmas av för just den aktuella modellen. Bedömningen av fasadens bärande underlag är dessutom en separat fråga från mätningen av terrassens fall.
Stolplägen och stolphöjder enligt modellens ritning
Använd den valda modellens godkända ritning som utgångspunkt för hörn, avstånd och infästningspunkter. Markera stolplägena innan du förbereder underlaget och kontrollera om alla punkter går att placera där ritningen anger. Om en ränna, ett trappsteg eller en nivåskillnad hamnar i vägen ska du inte flytta en stolpe på eget initiativ bara för att hitta en jämnare yta. Ett ändrat läge kan påverka konstruktionens avsedda uppställning. Ta reda på om det finns en godkänd alternativ placering innan du ändrar måtten på skissen.
För Fönstershop pergola behöver du kontrollera att ritningen gäller den aktuella modellen och omfattar de tänkta nivåerna och infästningspunkterna. Produktnamnet säger inte vilka stolplösningar som fungerar på en sluttande terrass. Håll isär stolpens längd, nivån där den står och höjden där den möter ramen. De uppgifterna beskriver olika delar av uppställningen och bör inte sammanfattas som att en stolpe bara behöver vara ”högre”. Ange vilken punkt och vilket mått en fråga gäller. Ändra inte en stolpes höjd genom att kapa, luta eller bygga upp den utan stöd i modellens underlag. Om ritningen inte visar hur en nivåskillnad ska hanteras behöver frågan besvaras innan stolplägen och ytförberedelser bestäms. Beskriv då den uppmätta skillnaden i stället för att utgå från en egen föreslagen anpassning.
03
Bärande underlag vid varje stolpe
Den färdiga ytan visar inte alltid vad en stolpe kan förankras i. Plattor eller sten kan ligga ovanpå ett annat material, och terrassen kan vara uppbyggd på olika sätt i olika delar. Kontrollera därför vad som finns under ytan vid varje planerad infästningspunkt. Skilj i anteckningarna mellan beläggningen du ser och det bärande underlag som infästningen ska bedömas mot. Om uppbyggnaden är känd på ena sidan men okänd på den andra ska det framgå; en uppgift om ett hörn bör inte automatiskt gälla hela uteplatsen. Var särskilt uppmärksam på om stolplägena hamnar nära en kant, en skarv eller en övergång mellan olika delar. Markera sådana förhållanden vid rätt punkt på skissen. En visuell kontroll av beläggningen räcker inte för att fastställa att underlaget passar för den avsedda infästningen. Håll därför frågor om ytans nivå åtskilda från frågor om vad som bär konstruktionen.
Låt en sakkunnig bedöma underlaget mot den valda modellens godkända förankringsritning och det som faktiskt finns på plats. För den bioklimatiska pergolan från Fönstershop gäller samma princip: modellnamnet ersätter inte en bedömning av varje infästningspunkt. Underlaget för bedömningen bör omfatta uppgifter om konstruktionen och en kontroll av att den tänkta lösningen fungerar där stolparna ska stå. Det går inte att bestämma en lämplig grundstorlek enbart utifrån terrassens lutning. Underlag, uppställning och infästning behöver bedömas tillsammans, utan att utgå från ett mått som passar alla uteplatser.
Ta hänsyn till vattenflöde och anslutningar
Terrassens fall kan vara en del av hur vatten leds bort från huset eller vidare mot en ränna. Rita in riktningen med pilar och markera brunnar, rännor och platser där du har sett vatten samlas. Skilj mellan det du har observerat och sådant som ännu behöver undersökas. Kontrollera att tänkta stolpar inte hamnar i vägen för avrinning eller gör en brunn svår att komma åt. En stolpe som ryms bredvid en ränna kan fortfarande behöva bedömas i förhållande till åtkomsten för rengöring. Tänk också på var vatten från pergolans tak kan hamna, om den valda modellens underlag beskriver hur nederbörd hanteras. Redovisa terrassens befintliga vattenvägar och pergolans angivna avvattning var för sig på skissen, så att de inte blandas ihop. Utgå inte från att alla pergolor leder vatten på samma sätt. Planeringen ska ta hänsyn till båda delarna, utan att du på egen hand ändrar terrassens lutning eller blockerar dess avlopp.
Vid ett vägganslutet alternativ som Fönstershops väggpergola behöver den tänkta höjden och anslutningen bedömas tillsammans med fasadens vattenhantering. Kontrollera om placeringen påverkar dörrtrösklar, rännor eller ytor där vatten redan samlas. Fråga också om modellens underlag anger särskilda förutsättningar för avvattning och hur de ska vägas in på just din uteplats. Det handlar inte bara om var stolparna får plats, utan även om att terrassens befintliga funktioner fortfarande går att använda och underhålla.
04
Fri höjd och gångvägar påverkas av nivåskillnaden
Gå igenom hur uteplatsen används innan du bestämmer pergolans placering. Kontrollera fri höjd vid gångstråk, dörrar och trappsteg, och se hur den varierar när terrassytan lutar under taket. Om takets undersida ligger på samma nivå blir utrymmet mindre där markytan ligger högre. En planritning visar inte den skillnaden, så komplettera gärna med en enkel sidovy där terrassens fall och takets tänkta läge syns. Markera särskilt passager mellan huset och trädgården samt platser där man kliver upp på ett steg. Tänk även på dörrars öppningsutrymme och om du behöver komma åt rännor eller andra delar av terrassen. Bedöm hela vägen genom uteplatsen, inte bara utrymmet mitt under pergolan. Det ska gå att förstå hur man kommer in, passerar stolparna och fortsätter vidare utan att skissen döljer en nivåskillnad. Anteckna vilka passager som måste hållas öppna, så att de går att jämföra med stolplägen och takhöjd i modellens ritning.
En enkel markering med snöre eller tejp kan hjälpa dig att se hur den tänkta ytan fungerar i vardagen. Den visar var konstruktionen skulle stå i förhållande till möbler, passage och befintliga steg, men den säger inget om bärighet eller godkända stolplägen. Om du använder produktalternativet Fönstershop pergola som jämförelse kan du rita in samma tänkta placering för varje modell. Håll sedan isär den praktiska bedömningen av utrymmet från den tekniska bedömningen av nivåer och infästning. Båda behövs, men en tejpmarkering ersätter inte modellens monteringsunderlag.
Ta hjälp när nivåerna eller underlaget är osäkra
En fackperson bör bedöma platsen om terrassen har flera nivåer, om fallet ändras mellan stolplägen eller om underlaget är okänt. Detsamma gäller om en tänkt stolpe hamnar nära en kant, en stödkonstruktion eller en övergång mellan olika delar av terrassen. Det finns ingen enkel gräns för hur stor lutning som automatiskt kan godtas; avgörande är vad den valda modellen tillåter och hur infästningen kan göras i det faktiska underlaget. Vänta med att förbereda stolplägen om dessa förutsättningar ännu inte är klarlagda.
Samla skissen med uppmätta nivåer, uppgifter om terrassens uppbyggnad och ritningen för den modell du överväger. Be den sakkunniga bedöma om den tänkta stolpplaceringen och taknivån omfattas av ritningen, eller om platsen behöver undersökas närmare. Formulera frågorna punkt för punkt: vilket stolpläge är osäkert, vilken nivå avses och vad vet du om underlaget där? Då blir det tydligare vad bedömningen behöver omfatta. Om du tittar på modellen Fönstershop väggpergola ska det också framgå vilken del av fasaden och vilka infästningspunkter på terrassen som ingår. Be om ett tydligt besked om vilka förutsättningar lösningen bygger på och vilka frågor som återstår. Skilj mellan ett besked om den föreslagna placeringen och ett besked om en ändrad placering, så att ett svar inte tillämpas på en annan uppställning än den som bedömts.
05
Jämför modeller utifrån samma platsmått
När du jämför modeller blir det lättare att se vad som behöver kontrolleras om du använder samma skiss, ytnivåer och tänkta takhöjd för alla alternativ. Kontrollera varje modells godkända stolpplacering, monteringsanvisningar och krav på förankring var för sig. Dra inte slutsatser om en modell utifrån att en annan går att placera på ett visst sätt. Du kan använda sidan för Fönstershop bioklimatisk pergola för att identifiera modellen du menar, men den tekniska bedömningen behöver utgå från rätt underlag för just den pergolan och från förutsättningarna på din uteplats.
Modellbilder och produktnamn kan hjälpa dig att hålla reda på alternativen, men de visar inte i sig vilka anpassningar som är godkända. Gör en enkel jämförelse där varje modell får samma frågor: vilka nivåer tillåts, var ska stolparna stå och vilket underlag krävs för infästningen? Skriv ”oklart” där du ännu saknar besked, i stället för att tolka en bild som ett svar. Skilj också på en önskad placering och en placering som har bedömts för modellen. Kontrollera att ritningen avser den version du faktiskt jämför och notera om något alternativ kräver att den tänkta placeringen ändras. Då syns vad som skiljer modellerna på just din uteplats, utan att jämförelsen bygger på antaganden om stolphöjder eller takläge. Red ut obesvarade frågor innan du bestämmer stolplägen eller låter förbereda en grund. En tidig skiss ska inte behandlas som ett slutligt besked om montering.
Samordna förberedelser och montering
När placeringen är bedömd behöver den som förbereder uteplatsen och den som ska montera pergolan utgå från samma nivåer och stolplägen. Använd en gemensam skiss där det framgår vilken modell den gäller, vilken ritning som använts och om måtten avser färdig beläggning. Om olika personer ansvarar för markarbeten och montering bör det vara tydligt vem som klargör kvarstående frågor innan arbetet fortsätter. Ange också vad som ännu inte är bestämt, så att en preliminär markering inte uppfattas som en färdig instruktion. Gå särskilt igenom gränsen mellan terrassens yta och pergolans infästningspunkter: ytan ska ha sitt planerade fall samtidigt som konstruktionen får den uppställning som bedömts. Det handlar inte om att göra hela uteplatsen vågrät, utan om att hålla ihop två skilda nivåfrågor under förberedelserna. Ett oklart mått bör förtydligas innan det används för att bestämma var något ska förberedas.
Spara skissen och monteringsunderlaget som bedömningen bygger på. Märk en uppdaterad skiss med datum och ange vad som ändrats, så att äldre och nyare uppgifter inte blandas ihop. Det är särskilt viktigt om beläggningens färdiga nivå ändras eller om ett stolpläge flyttas efter den första genomgången. Då kan tidigare slutsatser om takhöjd, fri passage eller infästning behöva ses över. Markera ändringen vid den berörda punkten i stället för att bara skriva att terrassen har justerats. Innan monteringen planeras bör det framgå vilka nivåer som gäller, vilka stolplägen som är fastställda och vilka frågor som fortfarande är öppna. Om platsen inte motsvarar skissen behöver skillnaden tas upp med den som ansvarar för bedömningen. På så sätt kan förberedelserna följas upp mot samma förutsättningar som låg till grund för valet av placering.
Vanliga frågor
Måste pergolans tak vara vågrätt när uteplatsen lutar?
Inte nödvändigtvis. Terrassens fall och takets avsedda nivå är två olika saker. Följ monteringsunderlaget för den valda modellen och kontrollera vilken takgeometri som är godkänd i den tänkta uppställningen.
Kan stolparna ha olika höjd för att följa terrassens fall?
Det går inte att avgöra utifrån lutningen ensam. Olika höjder kan bara användas om modellens godkända ritning tillåter det. Kontrollera även hur lösningen påverkar takets läge och infästningen vid varje stolpe.
Hur mäter jag nivåskillnaden på uteplatsen?
Markera alla tänkta stolplägen och notera den färdiga ytnivån vid varje punkt. Ta med båda riktningarna, eventuella avsatser och ändringar i fallet. Använd samma referens när du skriver upp måtten.
Räcker det att stolparna står på stenplattorna?
Nej, plattornas ovansida visar inte i sig vad som finns under eller om underlaget passar för den godkända infästningen. Ta reda på hur terrassen är uppbyggd och låt underlaget bedömas för den valda modellen.
När bör en fackperson bedöma platsen?
Ta hjälp om underlaget är okänt, terrassen har flera nivåer eller stolplägen hamnar nära kanter och andra konstruktioner. En sakkunnig kan bedöma platsen mot modellens ritning innan du förbereder infästningarna.
En sluttande uteplats är inte automatiskt ett hinder, men lutningen ensam visar inte vilken stolplösning som fungerar. Bedömningen behöver förena uppmätta nivåer på den färdiga ytan med modellens godkända ritning och kunskap om det bärande underlaget. När även vattenflöde och fri passage finns med i planeringen blir det lättare att avgöra om den tänkta placeringen kan genomföras utan att gissa om takhöjd eller infästning.
