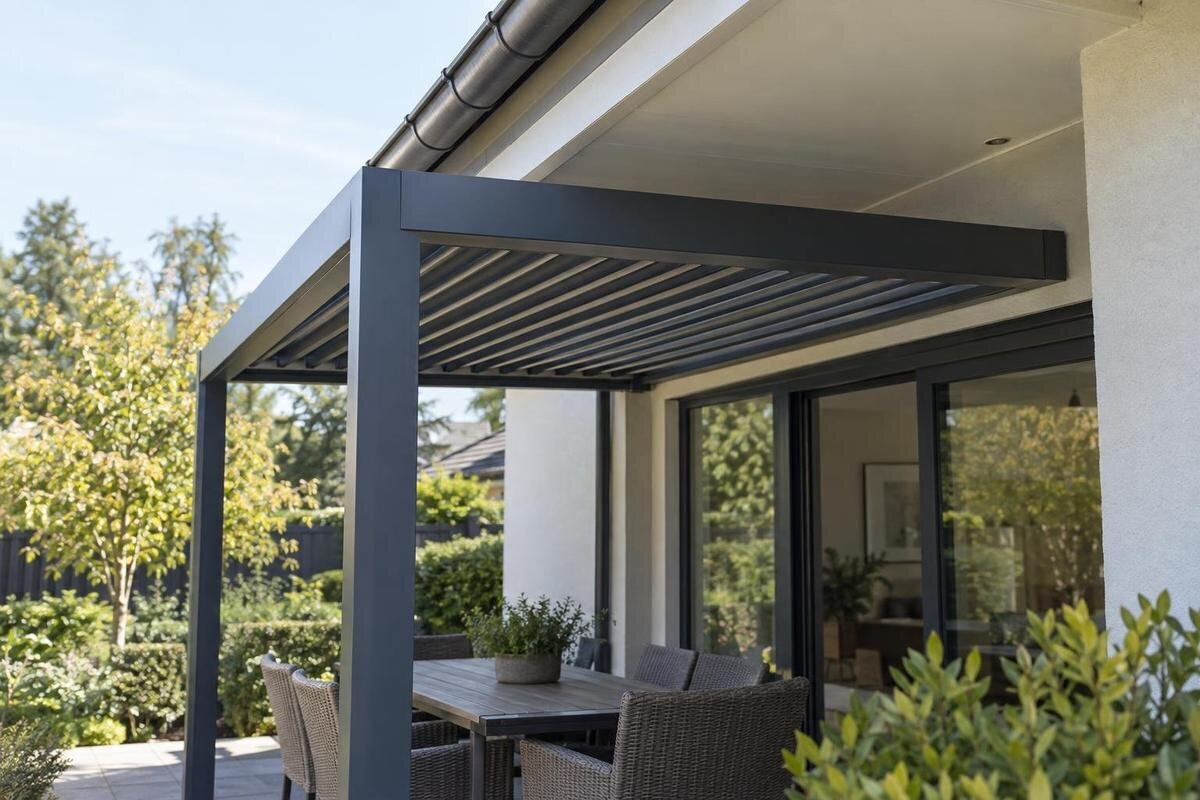

Ryms en pergola under en låg takfot?
Pergola vid låg takfot
Ja, en pergola kan ibland placeras under eller nära en låg takfot, men passformen avgörs inte av ett enda höjdmått. Jämför byggnadens lägsta hinder med måtten på den valda modellen och kontrollera även rörliga takdelar, väggens uppbyggnad och åtkomsten till hängrännan. Ett djupt takutsprång kan påverka både var ramen får plats och hur vatten från hustaket når uteplatsen. Här går vi igenom vilka mått du behöver samla och vilka underlag som bör finnas innan placering och infästning bedöms.
01
Skillnaden mellan fri höjd och totalhöjd
Fri höjd och totalhöjd är två olika mått. Fri höjd beskriver utrymmet under pergolans lägsta del, medan totalhöjden räknas från den färdiga marknivån till konstruktionens högsta punkt. Under en låg takfot behöver du kontrollera både att pergolan ryms och att utrymmet under den fungerar för den tänkta användningen. Mät från den yta som ska bli färdig uteplats till den lägsta fasta byggnadsdelen ovanför den tänkta placeringen. Det kan vara takfotens undersida, vindskivan, hängrännan eller ett annat utsprång. Mät inte bara till taket om rännan eller vindskivan sitter lägre, och notera var hindret finns längs fasaden. Håll isär platsens tillgängliga höjd och pergolans fria höjd i anteckningarna. Det första måttet visar utrymmet för hela konstruktionen, medan det andra hjälper dig att bedöma hur platsen under ramen kan användas. Två liknande höjduppgifter behöver alltså inte beskriva samma sak.
Jämför sedan platsmåttet med modellritningens totalhöjd och, om den anges, fria höjd. Kontrollera vad varje siffra avser och i vilket läge taket visas; ett mått kan gälla en stolpe, en bärbalk eller konstruktionens högsta punkt. Be om ritningen för den konfiguration du överväger, inklusive tillval som påverkar måtten. Se till att ritningens referensnivå går att jämföra med den planerade marknivån. Om den inte framgår, fråga varifrån höjden räknas. Är marginalen liten bör du be leverantören bekräfta vilken frigång som krävs, i stället för att gissa. Fönstershop pergola är ett modellnamn att utgå från, inte ett besked om att platsen har rätt höjd.
Mät både takfotens höjd och takutsprånget
Takfotens nederkant kan ligga olika högt längs fasaden, och hängrännans läge behöver inte följa takets linje. Mät därför vid varje tänkt hörn och längs sträckan där pergolans övre balk ska gå. Ta med punkter närmast väggen och vid takutsprångets ytterkant; mät både höjden och hur långt byggnadsdelen skjuter ut från fasaden. Om hindret bara finns på ena sidan kan det begränsa en del av ramen snarare än hela uteplatsen. Notera om måttet går till tak, vindskiva eller ränna, så att två punkter inte jämförs mot olika delar. En enkel sidovy med mätpunkterna markerade gör avvikelser lättare att förklara.
Rita in pergolans stolpar, överliggare och eventuella sidobalkar enligt planritningen. Då ser du om ett hinder ligger ovanför en stolpe, följer en balk eller bara begränsar en del av taket. För pergolamodellen från Fönstershop behöver den aktuella ritningens mått jämföras med platsen. Skriv måtten bredvid varje mätpunkt och ange vilken byggnadsdel du mätte till. En skiss med planvy och höjdprofil hjälper leverantör eller montör att förstå var en möjlig kollision uppstår. Numrera gärna punkterna så att samma beteckning kan användas på skissen och i fotografierna. Visa också vilken sida som vetter mot huset. Då går det att skilja ett lågt hörn från en begränsning längs hela fasaden utan att behöva tolka kameravinkeln. Foton från sidan kan komplettera skissen, men ersätter inte måtten. Markera sådant som ännu inte har kunnat mätas i stället för att fylla i ett uppskattat värde som om det vore säkert.
02
Räkna med färdig marknivå och lutning
Underlaget påverkar den verkliga höjden. En uteplats som ännu inte är färdig kan få marksten, trall eller ett annat ytskikt som höjer nivån; ett befintligt fall kan också göra att stolpplatserna ligger på olika höjd. Mät från planerad färdig yta, inte bara från dagens jord eller betong. Om uteplatsen lutar, anteckna nivån vid varje tänkt stolpe och vid fasaden i stället för att använda ett enda genomsnitt. Markera även trösklar eller nivåövergångar inom pergolans tänkta placering. Då framgår om den lägsta fria höjden hamnar vid en viss del av ramen. Håll befintliga och planerade nivåer tydligt åtskilda på skissen. Om exempelvis trallen ska ändras behöver det framgå vilken yta höjdmåtten utgår från. Annars kan en modelljämförelse se riktig ut trots att ritningen och platsmätningen använder olika utgångspunkter. Låt den som planerar uteplatsen bekräfta vilken färdig nivå som ska ligga till grund för jämförelsen.
Skilj samtidigt mellan att få ramen att rymmas och att skapa ett lämpligt bärande underlag. Att ändra höjden vid en stolpfot för att vinna några centimeter kan påverka konstruktionens nivå och förankring; gör därför inte en sådan justering på fri hand. Den som projekterar eller monterar behöver veta vilket material som finns, hur ytan är uppbyggd och vilken slutlig nivå som gäller. Om underlaget är ojämnt eller ligger nära fasaden bör en fackperson bedöma hur stödpunkter och infästning ska samordnas. Någon grunddimension kan inte väljas enbart utifrån takfotens höjd. Berätta om markarbeten återstår, så att bedömningen utgår från rätt nivå.
Kontrollera rörliga takdelars hela rörelseområde
Om pergolan har rörliga takdelar räcker det inte att jämföra takfotens höjd med konstruktionen i ett enda läge. En lamell, skjutbar del eller annan mekanism kan behöva fri yta när den öppnas, stängs eller servas. Begär en modellritning som visar hela rörelseområdet, inklusive högsta läget och eventuella utskjutande delar. Kontrollera avståndet till hängränna, vindskiva och fasad i varje relevant position. Även om ramen ryms stillastående kan en rörelse hindras eller service bli svår. Fråga efter mått för mellanlägen om ritningen bara visar ytterlägen, och kontrollera om det krävs utrymme för underhåll.
Utgå inte från att modeller med liknande namn eller utseende har samma funktion eller fria mått. Om du jämför Fönstershop bioklimatisk pergola, kontrollera dokumentationen för just den konfiguration som erbjuds i stället för att dra slutsatser av produktbilden eller kategorinamnet. Skilj på utrymmet för själva rörelsen och det utrymme som behövs för att komma åt delarna vid underhåll. Båda behöver framgå när placeringen under takfoten bedöms. Ta även med tillval som kan påverka höjd eller sidoutstick. Be leverantören markera rörelseområdet i förhållande till de hinder som finns på din skiss, särskilt om ritningen är svår att tolka. Ett tydligt besked bör avse hela rörelsen, inte bara att taket kan stå i ett visst öppet läge. Om området inte framgår, be om en komplettering; utan det beskedet är passformen mot takutsprånget inte bekräftad.
03
Jämför takutsprånget med pergolans planritning
Takutsprånget tar plats även i plan. Mät hur långt tak och hängränna skjuter ut från fasaden och jämför det med djupet och läget för pergolans övre balkar och stolpar. Hindret kan ligga ovanför en del av konstruktionen snarare än hela uteplatsen, så en förskjutning utåt kan ibland ändra var delarna möts. Samtidigt påverkas stolplägen, gångstråk, dörrar och den täckta ytan. Bedöm hela planformen, inte bara om en enskild balk passerar under takets ytterkant. Kontrollera också var stuprör och fönster sitter innan du bedömer en alternativ placering.
Markera pergolans mått på en planritning och lägg in takutsprångets kontur med verkliga mått från fasaden. Med snöre eller tejp på platsen kan du även markera tänkta stolplägen och fria passager. Den bioklimatiska modellen från Fönstershop kan ingå i modelljämförelsen, men en flytt ut från väggen löser inte automatiskt avrinning eller åtkomst till hängrännan. Rita gärna två alternativa placeringar på var sin skiss och behåll husets konturer som gemensam utgångspunkt. Då blir det tydligt vad som förändras: avståndet till väggen, stolparnas lägen eller hur stor del av uteplatsen som hamnar under pergolan. Kontrollera särskilt passagen mellan fasaden och de närmaste stolparna. En placering som ser rymlig ut från trädgården kan vara mindre praktisk när man går ut genom dörren. Varje alternativ måste fortfarande stämma med modellens mått och avsedda placering. Skilj mellan horisontellt utsprång och lodrät fri höjd.
Vägganslutning och husets bärande konstruktion
En väggmonterad pergola kan vara aktuell när placeringen nära huset är viktig, men modellnamnet säger inte att varje fasad passar för infästning. Fasaden kan bestå av flera lager; den synliga ytan är inte automatiskt den bärande delen. Ta reda på vilken konstruktion som ska ta upp infästningen och låt en sakkunnig bedöma den. Takfot, vindskiva och hängränna ska inte räknas som fästpunkter om det inte uttryckligen framgår av modellens godkända handlingar. Kontrollera också att den valda höjden inte leder till en olämplig placering på fasaden eller hindrar åtkomst till andra byggnadsdelar.
Kontrollera om anslutningen hamnar vid ett fönster, en ventil, en skarv eller någon annan fasaddetalj som behöver vara åtkomlig. Det behövs också en genomtänkt lösning för mötet med fasaden och dess väderskydd; den detaljen går inte att avgöra från en produktbild. Ritningen ska visa avsedd infästning och relevanta avstånd, medan en allmän uppgift om väggmontage inte säger om just din vägg passar. Vid jämförelse med Fönstershop väggpergola behöver därför både modellens anslutning och husets bärande konstruktion bedömas. Markera den tänkta anslutningshöjden på en fasadskiss tillsammans med öppningar och andra detaljer. Då kan fackpersonen se vilka delar som behöver undersökas närmare. Skilj också mellan önskad höjd och en höjd som har bedömts möjlig för infästningen. Att ramen får plats under takfoten är inte i sig ett besked om att anslutningen fungerar där. Låt infästningen bedömas innan placeringen låses, särskilt om fasadens uppbyggnad är okänd.
04
Lämna plats för rännrensning och reparation
Hängrännan behöver kunna rensas och repareras även när pergolan står på plats. Tänk igenom hur en person eller servicefirma når rännan längs hela den berörda sträckan, inte bara om den går att se från uteplatsen. En överliggare nära fasaden kan begränsa arbetsutrymmet, och stolpar kan påverka möjligheten att komma fram till stupröret eller använda utrustning. Rita in rännans längd, hörn och stuprör på samma skiss som pergolan. Ta med takutsprånget, eftersom avståndet till fasaden inte alltid visar hur långt rännan når.
Bedöm också om åtkomsten behövs från marken, från en annan sida av huset eller via en särskild passage. En glipa som ser stor ut på en översiktsbild säger inte om det går att rensa rännan, undersöka en skarv eller byta en del. Fråga den som ansvarar för tak- och rännarbeten vilket arbetsutrymme som behövs vid just den fasaden. Beskriv både den planerade pergolan och hur rännan nås i dag. Gå igenom om den befintliga vägen fortfarande är tillgänglig när stolpar och tak är på plats. Tänk även på stuprörets böjar, fästen och utlopp, inte bara den raka sträckan längs takfoten. Om åtkomsten förutsätter att pergolans takdelar eller balkar först tas bort blir det ett återkommande praktiskt hinder. Skilj därför mellan att kunna nå rännan för vanlig rensning och att ha plats för ett större byte eller en reparation. Väg in båda behoven innan stolpplaceringen bestäms.
Håll isär hustakets vatten och pergolans avrinning
Vattnet från hustaket är en separat fråga från pergolans egen takavvattning. Kontrollera vart hängrännan leder vattnet, om den kan rinna över och var stupröret mynnar. Takutsprånget kan ge dropp eller koncentrerat flöde på en plats som inte märks när det är torrt. Ta reda på om vatten från huset kan träffa pergolans tak, stolpar eller gångyta och om det behöver ledas bort separat. Titta längs hela takfoten, inte bara vid ett utlopp. Räkna inte med att pergolans avrinning automatiskt är avsedd att ta emot vatten från en större takyta.
Även snö och is som glider eller faller från hustaket kan påverka placeringen. Låt en sakkunnig bedöma sådana förhållanden utifrån byggnadens faktiska utformning; anta inte att pergolan är avsedd att ta emot vatten, snö eller is från hustaket. Om du granskar Fönstershops bioklimatiska pergola, kontrollera den valda modellens dokumentation om vattenhantering och förutsättningarna vid husets takfot. Beskriv var husets vatten kommer ned i förhållande till pergolans planerade kanter och takyta. Det gör frågan mer konkret än att enbart fråga om modellen klarar regn. Håll också isär pergolans egen avrinning och en eventuell lösning för vatten från huset i underlaget. Om uppgifterna saknas, fråga vad som gäller för den tänkta placeringen. Koppla inte ihop husets ränna och pergolans system utan en lösning som uttryckligen är dokumenterad för ändamålet.
05
Kontrollera modellritningen mot platsmåtten
Välj inte modell enbart efter bredd, djup eller angiven yta. Produktinformationen för Fönstershops pergolamodell anger 9–24 m², men den uppgiften säger inte vilken totalhöjd, fri höjd eller stolpplacering som gäller för en viss konfiguration. En yta visar inte heller hur nära fasaden ramen kan placeras eller vilket utrymme taket behöver. Jämför därför en planritning och en höjdritning för samma utförande. Kontrollera att handlingarna visar de delar och tillval du faktiskt överväger, och be om en aktuell ritning om något mått saknas.
Samla måtten i en enkel jämförelse: tillgänglig höjd under takfoten, pergolans totalhöjd och fria höjd, utsprång, stolparnas placering, väggavstånd, rörliga delar och åtkomst till rännan. Anteckna platsmåttet och motsvarande modellmått bredvid varandra, med en kort förklaring av vad varje mått avser. Markera vad som är bekräftat och vad leverantör eller montör behöver förtydliga. Låt saknade uppgifter stå som obesvarade frågor i stället för att ersätta dem med mått från en liknande modell. Produktbilder kan hjälpa dig att bedöma utseendet, men perspektiv och kameravinkel visar inte fria mått. Om två alternativ ligger nära gränsen är ritningsunderlaget viktigare än att en modell verkar passa på en bild. Spara skissen med mätpunkterna tillsammans med den ritning du jämför och ange vilket utförande den gäller. Då minskar risken att ett besked om en viss storlek eller ett visst tillval senare används för ett annat alternativ.
Låt en fackperson bedöma osäkra förutsättningar
Ta hjälp med platsbedömning när ritning och mätning inte ger ett klart svar, när infästningen ska göras i en okänd fasad eller när nivåskillnader gör stolparnas läge osäkert. Bedömningen bör utgå från den valda modellens mått, platsens verkliga nivåer, uppgifter om underlaget och den avsedda förankringen. Be att både höjden vid takfoten och utrymmet för rännrensning ingår; en kontroll av om ramen går att skjuta in räcker inte. Ta med en skiss, foton och den aktuella modellritningen, så att samma förutsättningar används när olika placeringar jämförs.
Inför beslut om förankring behövs en konstruktionsbedömning, godkända förankringsritningar och dokumentation om det faktiska underlaget. Det gäller oavsett om pergolan ska stå på marken eller anslutas till huset; samma lösning kan inte antas passa olika underlag. Gissa inte fram en grundstorlek eller flytta fästen för att vinna fri höjd. För väggpergolan från Fönstershop behöver bedömningen omfatta hur den avsedda infästningen fungerar i just ditt hus. Be fackpersonen skilja på vad som kan bedömas direkt och vad som fortfarande är osäkert. Om en annan placering föreslås behöver det framgå vilka mått och anslutningar som ändras jämfört med ursprungsskissen. Ett besked om att pergolan ryms bör inte blandas ihop med ett besked om förankringen. Låt ansvarig fackperson dokumentera vilka mått och förutsättningar bedömningen bygger på, så att den valda placeringen går att följa i det fortsatta arbetet.
Vanliga frågor
Hur mäter jag den fria höjden under en låg takfot?
Utgå från den planerade färdiga uteplatsen och mät upp till den lägsta byggnadsdelen inom pergolans tänkta placering, inte bara till taket mitt på ytan. Mät vid varje hörn och jämför med ritningens höjdangivelser. Anteckna om hindret är takfot, vindskiva, hängränna eller något annat utsprång.
Räcker det att kontrollera pergolans höjd när taket är stängt?
Nej, inte om den aktuella modellen har rörliga takdelar. Be om en ritning som visar hela rörelseområdet och eventuellt utrymme för service. Kontrollera avståndet till takfot, ränna och fasad i relevanta lägen. En stillastående ram kan rymmas även om takets rörelse hindras.
Kan pergolan fästas i takfoten?
Räkna inte med takfot, vindskiva eller hängränna som bärande infästning utan uttryckligt stöd i modellens godkända handlingar. En fackperson behöver bedöma den bärande konstruktionen bakom fasadens ytskikt och kontrollera den förankringsritning som gäller för modellen.
Hur behåller jag åtkomsten till hängrännan?
Planera fri åtkomst till hela den del av hängrännan som behöver rensas eller repareras, samt till stuprör och anslutningar. Bedöm vägen från marken och arbetsutrymmet som behövs. En skiss ovanifrån räcker inte alltid; fråga den som ansvarar för takunderhållet om platsen fungerar.
Vad gör jag om måttet precis verkar räcka?
Kontrollera att platsmåtten och modellens plan- och höjdritningar utgår från samma färdiga marknivå och avser det utförande du överväger. Om ett mått saknas, marginalen är liten eller fasadens uppbyggnad är okänd bör du be om kompletterande uppgifter och en platsbedömning av en fackperson. Ändra inte infästning eller grundmått utifrån en uppskattning.
En låg takfot utesluter inte automatiskt en pergola, men den gör en noggrann jämförelse nödvändig. Det avgörande är att modellens hela höjd och eventuella rörelseområde ryms på den verkliga platsen, samtidigt som vägganslutning, takvatten och åtkomst till hängrännan fungerar. Mät från planerad marknivå, använd ritningar för rätt konfiguration och låt en sakkunnig bedöma förankringen när underlaget eller byggnadens anslutning är osäker. Då baseras placeringen på mer än ett ögonmått.
