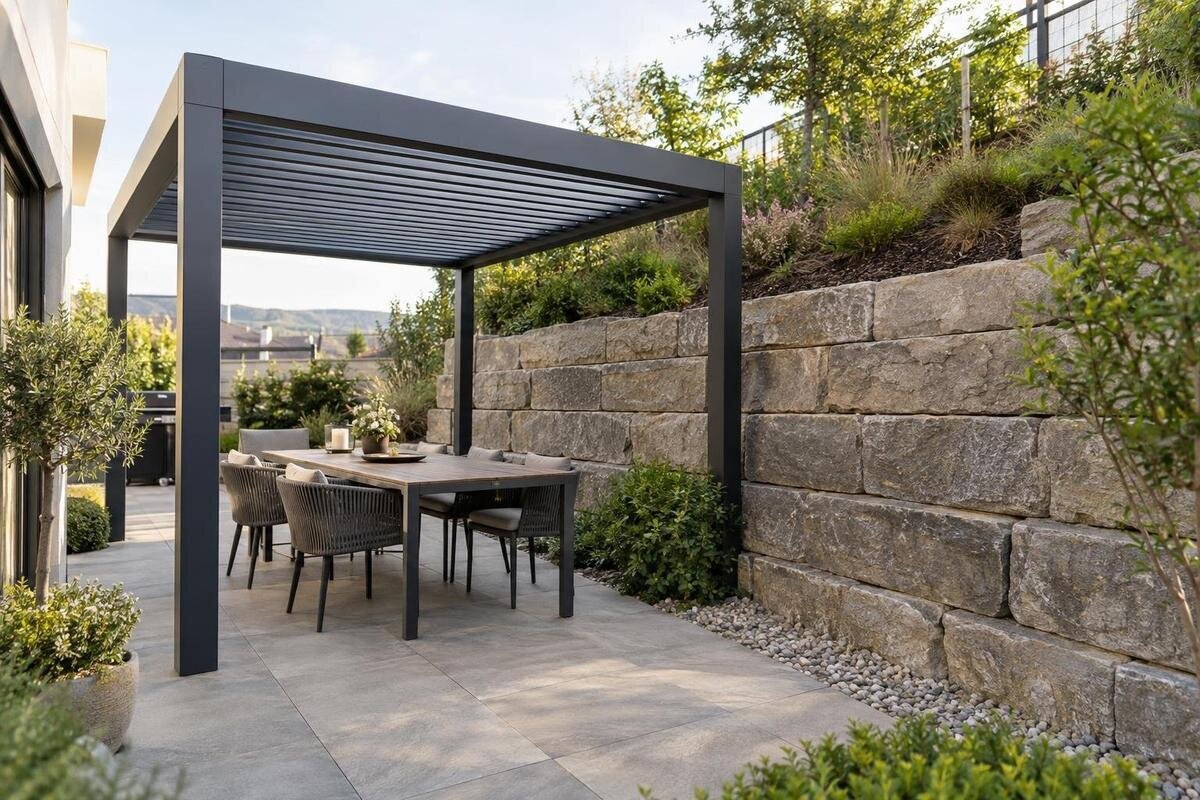

Kan en pergola placeras nära en stödmur?
Pergola och stödmur
En pergola kan ibland placeras nära en stödmur, men avståndet ensamt avgör inte om lösningen fungerar. Muren håller tillbaka jord och kan påverkas både av belastning på den högre sidan och av schaktning nära murfoten. Pergolans stolpar för ner krafter i marken, och bedömningen behöver utgå från den valda modellens konstruktion och förankring. Därför behöver murens uppbyggnad, jordlagren, dräneringen och pergolans grundläggning bedömas tillsammans. Här får du veta vad som bör klarläggas innan placeringen bestäms, vilket underlag som behövs och hur ansvaret för muren och markarbetet kan samordnas.
Kan en pergola stå nära en stödmur?
En stödmur håller tillbaka jord, men är inte automatiskt dimensionerad för att ta emot extra last från en pergola. Stolparna leder krafter ner i marken. På murens högre sida kan en stolpfot lägga till belastning i den jord som muren redan håller tillbaka; på den lägre sidan kan schaktning nära murens fot i stället påverka stödet. Vilket förhållande som är mest relevant beror på murens uppbyggnad, grundläggning, markens egenskaper och stolparnas lägen. Den synliga ytan visar inte säkert hur muren är byggd under mark eller vilka belastningar den är avsedd att hantera.
En pergola kan alltså placeras nära en stödmur när samspelet mellan mur, mark och grund har bedömts och den valda förankringen passar platsen. Ibland går det att lösa med en projekterad grundläggning; i andra fall behöver stolparna flyttas eller en annan plats väljas. Att konstruktionen ryms på uteplatsen, eller att muren ser stadig ut, räcker inte som besked. Måttet mellan stolpe och mur är bara en del av underlaget. Bedömningen bör göras innan placering, schaktning och beställning blir låsta, så att en färdig lösning inte behöver göras om när markarbetet har börjat.
Pergolan ovanför eller nedanför muren
Placeringen i förhållande till murens krön och fot påverkar vad som behöver utredas. Om pergolan står på den högre sidan kan fundamenten innebära en tilläggslast i jorden bakom muren. Hur lasten påverkar muren beror bland annat på avstånd, marklager och murens konstruktion; ett litet mellanrum gör inte automatiskt konstruktionerna oberoende. Krönets synliga kant motsvarar inte alltid murens grund eller den jordvolym som påverkas. Om Fönstershop pergola är en kandidat, markera stolparnas tänkta lägen i situationsplanen i stället för att bara rita in takytan. Ange också nivåerna på båda sidor om muren. Skilj mellan takets ytterkant, stolpens placering och fundamentets utbredning, så att det framgår vad varje avstånd avser. Om fundamentets mått ännu inte är bestämda ska det anges som en öppen fråga, inte ritas in som en färdig lösning. Vid jämförelse av flera placeringar kan varje alternativ få en egen beteckning. Då blir det tydligt vilken placering bedömningen gäller.
På den lägre sidan ser frågan annorlunda ut. Hål för fundament eller annan schaktning nära muren kan ta bort jord som bidrar till dess stöd eller komma nära murens grundläggning. Det går inte att avgöra detta enbart genom att mäta från den synliga kanten, eftersom fotens läge ofta inte syns. Rita därför in krön, fot om den är känd, marknivåer, tänkta stolpar och schaktområden på samma skiss. Markera vilken sida som är högre. En sådan plan hjälper konstruktören att se vad som behöver kontrolleras, men ersätter inte en bedömning av platsen.
Vilka krafter behöver bedömas?
Pergolans påverkan handlar inte bara om dess egen vikt. Stolpar och förankringar överför krafter till underlaget, och konstruktionen ska fungera för de belastningar som anges för just den valda modellen. Hur krafterna fördelas mellan stödpunkterna beror på produktens utformning och den monteringslösning som anvisas. Väderpåverkan kan också ingå i tillverkarens underlag. Därför räcker det inte att hänvisa till att en annan pergola står på liknande avstånd från en mur; förutsättningarna kan skilja sig. När Fönstershop bioklimatisk pergola utreds, anteckna exakt modellnamn så att rätt handlingar kan efterfrågas. Ange även vilken storlek och vilket utförande förfrågan gäller, i den mån dessa är valda. Be att få veta vilka uppgifter som beskriver själva produkten och vilka som behöver tas fram för placeringen vid muren. Det gör det lättare att skilja en generell monteringsanvisning från en bedömning av den aktuella grundläggningen. Markera eventuella produktval som ännu är preliminära, så att de inte behandlas som fastställda förutsättningar.
Be leverantören eller montören om ritningar och uppgifter som visar godkända stolplägen, förankringsalternativ och vilka förutsättningar underlaget ska uppfylla. Den som bedömer platsen behöver jämföra kraven med muren och marken. Att på eget initiativ välja ett större eller tyngre fundament är inte självklart bättre: det kan ändra hur lasten förs ner och påverka marken nära muren. Undvik därför att kopiera fundamentmått från ett annat projekt. Underlaget behöver gälla den aktuella pergolan, stödmuren och placeringen tillsammans. Om förankringen för det aktuella underlaget inte framgår av ritningarna, be om komplettering innan montageförutsättningarna fastställs.
Därför finns inget standardavstånd
Det finns ingen generell regel om att pergolan ska stå ett visst antal centimeter eller meter från en stödmur. Ett lämpligt avstånd beror bland annat på murens höjd och typ, hur den är grundlagd, markens egenskaper, terrängens lutning och hur vatten hanteras. Två murar som ser lika höga ut kan vara uppbyggda på olika sätt. Avståndet från stolpens utsida kan dessutom skilja sig från avståndet mellan fundamentet och murens grund. En tumregel kan därför ge falsk trygghet eller leda till onödiga begränsningar. Måttet behöver bedömas tillsammans med belastningen och det planerade markarbetet.
Ritningar, foton från byggtiden, uppgifter om material och dokumentation om tidigare reparationer kan ge en första bild av muren. De visar ändå inte alltid vad som finns under mark. Om uppgifter saknas kan en konstruktör behöva undersöka platsen och avgöra om ytterligare markteknisk hjälp behövs. Gräv inte fram murfoten själv för att få ett mått: ingreppet kan påverka stödet eller skada en dränering som inte syns. Låt den som ansvarar för bedömningen ange vilka undersökningar som är rimliga och hur de bör genomföras.
Marklager och dränering
Ytan för stolparna kan bestå av marksten, en betongplatta, fyllnadsmassor, en äldre uteplats eller naturlig jord. En hård och jämn yta visar inte vilka lager som finns under den, hur de lagts ut eller om de är avsedda att ta emot nya punktlaster. En befintlig platta ska därför inte antas fungera som pergolafundament utan ritning eller sakkunnig bedömning. Samla det som är känt om tidigare schaktningar, fyllning och förändringar av marknivån. Beskriv underlaget vid varje tänkt stolpläge, inte bara uteplatsen som helhet. Om en stolpe planeras på en platta och en annan utanför den bör skillnaden framgå av skissen. Skilj också mellan sådant du kan se, sådant som framgår av ritningar och sådant som är okänt. En anteckning som ”marksten på ytan, uppbyggnad under okänd” är tydligare än att beskriva hela ytan som stabil. Om underlaget är okänt behöver den som projekterar få veta det innan grundlösningen väljs.
Vattenhanteringen behöver också ingå. Dränering och avledning vid muren kan vara viktiga för dess funktion, och nya fundament, borrning eller schaktning får inte oavsiktligt blockera, skada eller leda om systemet. Ta fram befintliga dräneringsritningar och uppgifter om utlopp och ledningar; en synlig öppning visar inte nödvändigtvis hela sträckningen. Notera också om vatten brukar samlas eller om marken har satt sig. Om produktsidan för Fönstershop bioklimatisk pergola används som modellreferens i förfrågan, skilj produktinformationen från platsunderlaget: mark, dränering och mur behöver fortfarande bedömas på den aktuella tomten.
Att fästa i muren är en separat fråga
Att placera pergolan bredvid muren är inte samma sak som att fästa den i muren. En stödmur kan ha ett brett eller jämnt krön utan att vara utformad för att ta upp krafter från en överbyggnad. Ytskikt, murkrön och fogar bevisar inte i sig att en infästning är lämplig. Använd inte muren som fästpunkt utan ritning eller annan uttrycklig dokumentation som visar att just den konstruktionen klarar anslutningen. Även om pergolan ska stå fristående behöver stolparnas egna fundament bedömas i förhållande till muren. En egen grund löser alltså inte automatiskt alla frågor om närhet.
En väggmonterad produkt är inte automatiskt avsedd att fästas i en stödmur. Produktsidan för Fönstershop väggpergola identifierar modellen, men säger inte att en viss mur kan bära anslutningen eller att infästningen passar dess material. Om lösningen övervägs behöver både pergolans monteringsunderlag och murens konstruktion kontrolleras av sakkunnig. Den som äger eller förvaltar muren behöver också vara med i samordningen. Fråga därför uttryckligen om bedömningen gäller en anslutning i muren eller bara en fristående placering intill den.
Underlag inför platsbedömningen
En användbar bedömning börjar med en tydlig plan över platsen. Ange mått och nivåskillnader, murens längd och synliga höjd, ungefärligt läge för krön och fot, pergolans tänkta stolpar samt var det är planerat att schakta. Lägg till foton från flera håll och uppgifter om tidigare sättningar, reparationer, sprickor, vatten eller andra förändringar som du känner till. Beskriv det du har sett utan att själv avgöra orsaken. Numrera gärna bilderna och markera på skissen varifrån de är tagna, så att en närbild av muren går att koppla till rätt plats. En översiktsbild visar förhållandet mellan uteplats, mur och pergolans tänkta läge, medan närbilder kan visa de detaljer som behöver diskuteras. Datera materialet och ange vilka mått som är uppmätta respektive uppskattade. Om det finns ritningar över muren eller marken, bifoga dem tillsammans med det du vet om murens historik. På så sätt framgår både vad som är känt och vad som behöver undersökas.
Skicka också aktuell monteringsanvisning och be om modellens godkända förankringsritningar samt uppgifter om vilket underlag som förutsätts. Som referens kan du ange produktsidan för Fönstershop pergola, men en produktbenämning ersätter inte handlingarna för den valda modellen och uppställningen. Be den som gör bedömningen peka ut vilka förutsättningar som fortfarande är okända, vilka undersökningar som behövs och om stolplägen eller grundprincip måste ändras. Då kan montör och konstruktör utgå från samma version av planen i stället för att arbeta med olika mått.
Samordna montör och konstruktör
Samordna platsbedömningen innan offert och montageförutsättningar låses. Montören kan redovisa vilka dokument som hör till pergolan, hur stolparna är tänkta att placeras och vilket underlag monteringen förutsätter. Det behöver samtidigt framgå vem som bedömer stödmurens och markens förutsättningar. Vid okänd konstruktion eller osäkra markförhållanden kan en konstruktör, och vid behov en geoteknisk sakkunnig, behöva ta ställning till samspelet. Be montören att inte behandla en okänd mur som ett färdigt bärande underlag bara för att den står intill arbetsytan.
När du tar in offert med den bioklimatiska pergolan från Fönstershop som modellreferens, be att platsbedömningen redovisas separat från produktvalet. Förfrågan bör ange vem som gör platsbesök, vilka ritningar som granskas, vem som godkänner förankringen och vad som ingår i montaget. Skilj exempelvis mellan bedömning av befintligt underlag, eventuellt markarbete, utförande av fundament och själva pergolamontaget. Det ska gå att se vilka delar som omfattas av offerten och vilka som behöver beställas separat. Klargör också hur arbetet hanteras om markförhållandena skiljer sig från planen eller om dränering och murens grund ligger på oväntade ställen. Ange vem utföraren ska kontakta och vem som får besluta om en ändrad lösning. En offert som bara beskriver monteringen behöver inte besvara vem som utreder muren. Be därför om tydliga gränser mellan uppdragen, så att en utredning eller arbetsuppgift inte faller mellan två utförare. Skriv ner antaganden och ansvar innan material beställs eller marken öppnas.
Vem ansvarar för muren och markarbetet?
Ta reda på vem som äger eller förvaltar muren och marken intill den innan någon undersökning eller infästning planeras. Muren kan tillhöra en annan fastighet, ingå i en gemensam anläggning eller ligga nära en gräns där flera behöver samordna arbetet. Utgå inte från att den som använder uteplatsen också får borra, gräva eller ändra murens dränering. Dela ritningar och föreslagen placering med berörda i god tid. Det gör det lättare att få fram uppgifter om murens historik och reda ut vem som kan godkänna ett ingrepp.
Bestäm också vem som ska skydda muren under schaktning, återställa marken och dokumentera avvikelser från planen. Om ett hinder eller en ledning upptäcks där ett fundament var tänkt behöver utföraren veta vem som ska ta ställning till fortsatt arbete. Om förfrågan gäller en väggpergola från Fönstershop, gör det tydligt för murens ägare om planen omfattar en infästning i muren eller enbart arbete i marken intill. Det är olika ingrepp och ska inte beskrivas som samma åtgärd i överenskommelsen. Ange vilken skiss och placering parterna har tagit ställning till, och hur ändringar ska meddelas. Skilj på ägarens medgivande till ett ingrepp och den tekniska bedömningen av lösningen; båda behöver hanteras av rätt person. Bestäm även vem som får dokumentationen efter avslutat arbete. Skriv ner kontaktvägar, beslutspunkter och ansvar innan arbetet börjar, så att berörda kan nås om något behöver ändras och den färdiga lösningen går att följa i efterhand.
När är en annan placering lämpligare?
Var extra försiktig om murens konstruktion är okänd eller om det finns synlig lutning, nya eller växande sprickor, sättningar, bortspolad jord eller återkommande vattenproblem. Sådana tecken visar inte ensamma vad som orsakat förändringen, men de är skäl att låta muren bedömas innan schaktning eller montage planeras. Detsamma gäller om arbetet kan komma nära murfoten, skära genom en dränering eller kräva borrning i själva muren. Ändra inte muren för att få pergolan att passa utan att först reda ut följderna med rätt sakkunnig.
Om bedömningen visar att närheten till muren är olämplig kan pergolan flyttas längre från muren, placeras på en annan del av tomten eller få en annan projekterad grundlösning. Jämför då alternativen utifrån vilka stolplägen och markarbeten de innebär, inte bara hur takytan passar på uteplatsen. Ett alternativ kan exempelvis innebära att alla stolpar flyttas, medan ett annat kräver att en annan modell utreds. Om produktöversikten för Fönstershop pergola används för att välja en ny kandidat, anteckna vilken modell och placering som hör ihop i jämförelsen. En fristående konstruktion är inte automatiskt fri från påverkan: stolparnas lägen och förankring behöver fortfarande bedömas. Ändra inte stolpavstånd eller ta bort stöd på eget initiativ, eftersom det kan ändra hur konstruktionen belastas. Uppdatera planen när ett alternativ väljs och skilj den från tidigare förslag. Då minskar risken att markarbetet utgår från en övergiven placering eller att en bedömning av det första förslaget används för en annan lösning.
Vanliga frågor
Kan en pergola stå precis intill en stödmur?
Ibland, men det går inte att avgöra enbart utifrån avståndet. Murens konstruktion, marken och pergolans grundläggning och förankring behöver bedömas tillsammans. Placeringen kan behöva ändras om stolparna belastar marken bakom muren eller om schaktning riskerar att påverka stödet vid murfoten.
Finns det ett minsta avstånd mellan pergolan och muren?
Det finns inget generellt avstånd som passar alla stödmurar och markförhållanden. Murens grund, höjd och uppbyggnad, jordlagren och stolparnas placering påverkar bedömningen. Be en sakkunnig utgå från den aktuella platsen och pergolans underlag i stället för att använda ett mått från ett annat projekt.
Räcker det att pergolans stolpar står på marksten eller en befintlig platta?
Inte nödvändigtvis. En hård yta visar inte i sig vilka lager som finns under den eller om underlaget är avsett för pergolans belastning. Ta fram ritningar om de finns och låt underlaget bedömas innan det används som grund eller förankringsyta.
Kan pergolan fästas direkt i stödmuren?
Bara om både pergolans monteringsunderlag och murens konstruktion uttryckligen stöder den lösningen. Ett brett murkrön eller en mur som ser stabil ut är inte i sig bevis för att infästningen är lämplig. Utgå inte från att en väggmonterad modell passar att fästa i en stödmur.
Vem bör bedöma platsen?
Montören kan beskriva pergolans krav på stöd och förankring. Fråga samtidigt vem som bedömer marken och stödmuren. Vid okänd mur eller osäkra markförhållanden kan en konstruktör och, om det behövs, en geoteknisk sakkunnig behöva medverka. Samordna också arbetet med den som äger eller förvaltar muren.
En pergola kan vara möjlig nära en stödmur, men avståndet mellan dem är bara en del av bedömningen. Det avgörande är om murens konstruktion och marken klarar den planerade belastningen och om pergolans grundläggning och förankring passar förutsättningarna. Samla ritningar, markera stolpar och planerad schaktning och låt sakkunniga reda ut okända förhållanden innan arbetet börjar. Om bedömningen pekar mot en annan placering är det bättre att ändra planen än att börja ändra muren eller stolparnas placering under montaget.
