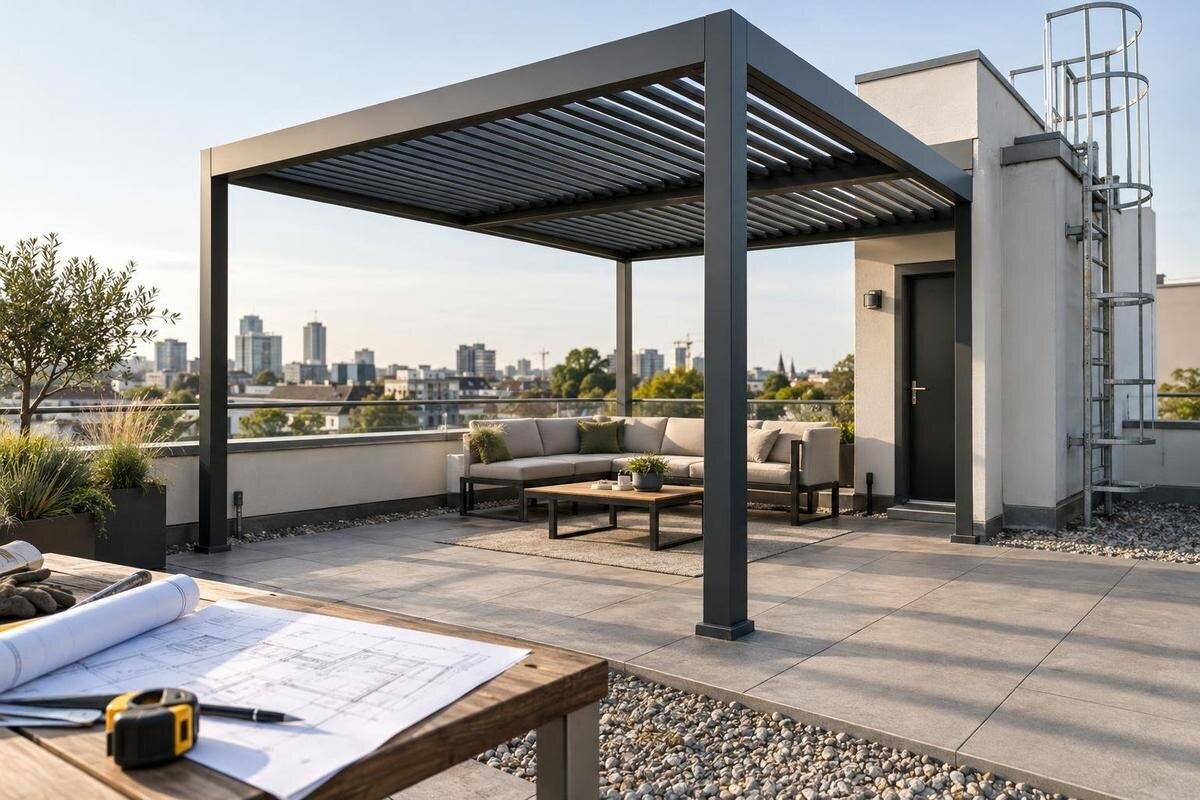

Pergola på takterrass – last, tätskikt och åtkomst
Planering av pergola på takterrass
En pergola på takterrass väcker andra frågor än en konstruktion på mark. Belastningen måste kunna följas genom terrassens uppbyggnad och vidare in i byggnaden, samtidigt som tätskikt, avvattning och framtida åtkomst fungerar. Det räcker därför inte att välja modell efter den fria ytan eller att kopiera en markförankring. Först behövs underlag om takets konstruktion och en bedömning av hur den planerade pergolan påverkar den. Här går vi igenom vilka uppgifter som behövs före val av modell och vad som bör bekräftas av konstruktör, tätskiktsansvarig och installatör.
Takterrassen är en del av byggnadens takkonstruktion
En pergola på mark kan få stöd i marken, men på en takterrass står den ovanpå flera delar av en byggnad. Under beläggningen kan det finnas dränerande eller isolerande lager och ett tätskikt innan den bärande takkonstruktionen nås. Det synliga golvet visar därför inte var en last säkert kan tas upp. En fot som står stadigt mot plattorna behöver inte ha kontakt med den bärande stommen, och uppbyggnaden kan skilja sig mellan olika delar av samma tak. Ytskiktet kan också ligga på ett lager som inte är avsett att ta upp en koncentrerad stödlast. Belastningen måste bedömas där den faktiskt hamnar, inte bara utifrån vad som syns ovanifrån.
Även en fristående pergola överför sin egenvikt och vindkrafter till underlaget; ordet fristående betyder inte att belastningen saknar betydelse. Därför går det inte att föra över samma fötter, infästningar eller ballast från en uteplats i trädgården utan en ny bedömning. Takets konstruktion, tidigare renoveringar och läget för den bärande stommen behöver vara kända först. En bredare fotplatta gör inte i sig den underliggande takkonstruktionen starkare. Översikten för Fönstershop pergola kan hjälpa till att identifiera produktalternativet, men varken modellnamn eller angiven yta visar att en viss takterrass klarar en installation. Även en placering utan planerade genomföringar behöver alltså bedömas utifrån lasten.
Så bedöms lasten från stöd till bärande stomme
En konstruktör behöver följa lasten från varje pelare genom terrassens uppbyggnad till den del av byggnaden som bär. Underlaget bör visa stödens tänkta placering, tekniska uppgifter om pergolan och relevanta byggnadsritningar. Det spelar roll om ett stöd hamnar över en bärande del eller över ett lager vars funktion är att isolera eller leda bort vatten; det går inte att avgöra säkert bara genom att se på golvet. Äldre ritningar behöver också jämföras med det tak som faktiskt finns efter eventuella ombyggnader. Om stöden hamnar nära en kant, öppning eller konstruktionsövergång ska läget framgå tydligt i underlaget.
Bedömningen omfattar mer än pergolans egenvikt. Konstruktören behöver väga in relevanta laster från användning och väder, till exempel vind och snö utifrån platsens och modellens förutsättningar. Vind kan ge sidokrafter, lyftkrafter och tryck nedåt, medan snö påverkar takets belastning på andra sätt. En uppgift om jämnt fördelad last på terrassen kan inte utan vidare översättas till vad varje pelarfot får belasta. Fönstershops översikt över den bioklimatiska pergolan kan hjälpa till att identifiera modellen. Be sedan om tekniska uppgifter för den exakta konfigurationen; produktöversikten ersätter inte konstruktörens bedömning. Håll uppgifterna om byggnaden åtskilda från uppgifterna om pergolan, så att det framgår vad respektive lastuppgift avser. Om flera placeringar övervägs bör varje alternativ markeras på samma terrassritning. Be konstruktören ange vilka stödplaceringar som har bedömts och vilka frågor som återstår. Då blir det tydligt om ett senare förslag ligger inom den granskade lösningen eller behöver bedömas på nytt.
Ritningar och uppgifter som behövs för infästningen
Samla den dokumentation som finns om terrassens bärande konstruktion och takuppbyggnad, liksom information om senare renoveringar. En planritning bör visa terrassens mått, fasad, räcken, dörrar, brunnar, rännor och eventuella nivåskillnader. Markera var varje stöd är tänkt att stå och avståndet till kanter och fasta hinder. Foton från olika håll underlättar samtalet, men visar sällan exakt vilka lager som döljer sig under beläggningen. Numrera gärna stöden på skissen och använd samma beteckningar i frågor och bildtexter. Då kan en uppgift om ett visst hörn kopplas till rätt plats, även när flera personer arbetar med underlaget. Skilj mellan mått som har mätts på plats och mått som hämtats från äldre ritningar. Skriv också när ritningarna togs fram och om senare arbeten är dokumenterade. Om uppgifter saknas ska det framgå, så att den som bedömer platsen kan avgöra om en undersökning behövs. Låt okända lager vara markerade som okända i stället för att fylla i en antagen takuppbyggnad.
Från pergolatillverkaren behövs modellens mått, stödplacering, komponentvikter och installationsunderlag, inte bara en produktbild eller ett ungefärligt mått på överbyggnaden. Be om en ritning för den konfiguration du överväger och om infästningsdetaljer som kan granskas mot takkonstruktionen. En produktlänk, exempelvis Fönstershop väggpergola, kan ange vilken modell du menar i en förfrågan; den bekräftar inte att en vägg- eller takinfästning är möjlig på adressen. Infästningsritningarna behöver vara projektspecifika och godkännas av ansvariga innan montage planeras. Då går det att jämföra den tänkta lösningen med uppgifterna om det faktiska underlaget.
Infästningen måste samordnas med tätskiktet
Det synliga terrassgolvet och tätskiktet är inte samma sak. Tätskiktet skyddar byggnaden mot vatteninträngning och kan ligga under flera lager som inte får behandlas som bärande infästningspunkter. En skruv eller annan genomföring förändrar en befintlig takdetalj, och en olämplig lösning kan orsaka fuktproblem som är svåra att upptäcka från terrassens ovansida. Fuktskyddet kan dessutom bestå av flera samverkande detaljer, inte bara ytan vid ett enskilt stöd. Därför går det inte att utgå från att en infästning för mark, ett ankare eller en ytlig platta fungerar på taket. Metoden måste anpassas till den faktiska konstruktionen.
Låt den som ansvarar för tätskiktet granska föreslagna stöd, genomföringar och anslutningar tillsammans med konstruktören. Be dem beskriva hur tätheten ska bevaras, vem som utför arbetet och hur lösningen dokumenteras för framtida tillsyn eller reparation. Arbetsbeskrivningen bör skilja mellan infästningens bärande funktion och arbetet med att bevara tätskiktets funktion, samtidigt som den visar hur delarna samordnas. Klargör vem som tar över när ett arbetsmoment är färdigt och vem som hanterar frågor om förutsättningarna visar sig avvika på plats. Det minskar risken för att olika inblandade hanterar samma detalj på olika sätt. Om information om tätskiktets typ saknas eller taket har ändrats tidigare bör osäkerheten lösas före val av monteringssätt. Be också om att den färdiga anslutningen går att identifiera i dokumentationen, så att framtida arbete kan utgå från den utförda lösningen. Att en anslutning ser tät ut när arbetet är klart visar inte i sig att hela takets vattenavledning fungerar.
Avvattning och servicepunkter behöver vara åtkomliga
Rita in vattenvägarna, inte bara pergolans ytterkanter. Visa takets fall, golvbrunnar, rännor, bräddavlopp och de stråk där regnvatten normalt leds bort. Stöd, skärmar eller eventuella täckande delar får inte placeras så att de döljer en avvattningspunkt eller gör den svår att nå. En bild av terrassen kan visa var en brunn sitter, men inte alltid hur vattnet rör sig eller vart det leds vidare. Låt därför takansvarig granska placeringen mot den befintliga avvattningen, även där ett utlopp inte syns från terrassen. Det är viktigt att bedömningen gäller den verkliga platsen, inte bara en skiss.
Planera fri yta för att inspektera och rensa brunnar, kontrollera anslutningar och öppna service- eller inspektionsluckor där sådana finns. Kontrollera också att vatten inte leds mot en dörrtröskel eller samlas bakom en del av konstruktionen. Den som sköter taket behöver kunna se om avrinningen fungerar och komma åt utan att demontera en stor del av pergolan. Rita därför in både servicepunkten och vägen fram till den. Att en brunn ligger utanför pergolans ytterkontur räcker inte om passagen dit blockeras av ett stöd eller den planerade möbleringen. Gå igenom skissen med den som ska utföra den återkommande skötseln och fråga vilka ytor som behöver hållas fria. Löv och smuts kan försvåra kontrollen, så serviceytan behöver vara användbar i praktiken. Om det krävs en särskild servicezon ska den markeras på ritningen och räknas in i placeringen, inte behandlas som en restyta.
Vindförhållanden påverkar placering och infästning
Vindförhållandena på ett tak kan skilja sig från dem på en skyddad uteplats på mark. Byggnadens höjd, terrassens läge, närhet till kanter och hörn samt omgivande hus påverkar exponeringen, och förhållandena kan variera inom samma terrass. Ett räcke eller en högre fasaddel ger inte automatiskt vindskydd. Konstruktören behöver bedöma den tänkta positionen och hur krafterna förs vidare genom stöden. Allmänna råd om en pergola i trädgården kan inte ersätta den bedömningen. Även modellens placering i förhållande till byggnaden ska därför finnas med när underlaget granskas.
Be om uppgifter för den modell och det utförande som ska monteras, inklusive vikt, mått och tillverkarens angivna infästningskrav. Om den aktuella modellen har rörliga eller täckande delar behöver deras användningslägen och relevanta väderförutsättningar klarläggas; anta inte funktioner utifrån modellnamnet. Produktöversikten för Fönstershop bioklimatisk pergola kan hjälpa dig att precisera vilken modell du frågar om, men är inte ett besked om dess lämplighet på tak. Säkerställ att ritningar och bedömning avser samma mått och utförande. Om tillverkarens uppgifter inte täcker den tänkta placeringen behöver det tas upp före montage.
Pergolans mått, stödpunkter och fria ytor
Jämför planmått först när möjliga stödpunkter, avvattning och fria passager har ritats in. Pergolans ytterkontur är inte hela den yta som behöver fungera: dörrar ska kunna öppnas, vägen till terrassens utgång ska vara fri och servicepunkter ska vara åtkomliga. Kontrollera måtten mot den faktiska modellritningen, inte mot en ungefärlig skiss. På en takterrass kan en liten förskjutning påverka avstånd till kant, stödens läge och möjligheten att sköta taket. Räcken ska inte räknas som stöd eller infästningspunkt om det inte ingår i en separat projekterad lösning.
En produktstorlek säger däremot inget om takets tillåtna belastning. Fönstershops modell Fönstershop pergola anges med en yta på 9–24 m²; intervallet beskriver produktalternativet men inte bärförmåga, stödreaktioner eller godkänd takyta. Be om stödens exakta lägen för den storlek och konfiguration du valt. Då kan konstruktören jämföra ritningen med den verkliga takkonstruktionen och bedöma placeringen, i stället för att utgå från en generell uppgift om kvadratmeter. När två storlekar jämförs bör båda ritas in med sina egna stödpunkter. Bedöm också hur mycket användbar plats som återstår för bord, stolar och passage när de fria ytorna för dörrar och takservice har räknats bort. En möbleringsskiss kan göra skillnaden mellan alternativen tydligare än enbart produktens ytangivelse. Håll ändå möbleringsförslaget åtskilt från konstruktionsbedömningen: det ena visar hur terrassen ska användas, det andra om den tänkta placeringen kan genomföras. Låt båda utgå från samma måttsatta plan.
Transportväg och monteringsyta ingår i planeringen
En pergola som passar på ritningen måste också kunna transporteras till taket. Följ hela vägen från lossningsplatsen: entré, trapphus eller hiss, korridorer, dörröppningar, taklucka och eventuella svängar. Be om emballagemått och vikter, inte bara måtten för den färdigmonterade modellen; långa delar kan behöva hanteras i utrymmen som inte framgår av en terrassplan. Mät på plats och kontrollera möjliga hinder, eftersom ritningar inte alltid visar senare ändringar. Dokumentera inte bara öppningarnas bredd och höjd, utan också var transportvägen byter riktning och var det finns plats att hantera delarna. Lämna dessa uppgifter till installatören tillsammans med leverantörens emballageinformation, så att transporten kan planeras för de delar som faktiskt ska levereras. Om en del av vägen är oklar bör den markeras som en olöst fråga, inte räknas som framkomlig. Stäm också av transport genom gemensamma utrymmen med byggnadens ansvariga. Bestäm leveranstid först när mottagning och den fortsatta transporten till taket har samordnats.
Montage innebär tillfälliga transporter, arbetsytor och ibland mellanlagring av komponenter. Sådana tillfälliga laster och hjälpmedel är inte samma sak som pergolans färdiga egenvikt, så installationsplanen behöver bedömas innan material ställs på terrassen. Installatören behöver veta var delarna kan tas emot och monteras utan att blockera dörrar, brunnar eller andra funktioner. Modellsidan för Fönstershop väggpergola kan användas för att namnge produktalternativet i dialogen; emballagestorlek och hanteringsordning måste ändå bekräftas separat. Lämna också plats för framtida skötsel av både konstruktionen och taket.
Vem bedömer vad – och vilka besked ska vara skriftliga?
Flera yrkesroller behöver bidra, men de besvarar olika frågor. Konstruktören bedömer bärförmåga och lastväg; den som ansvarar för tätskiktet granskar genomföringar och vattenavledning; leverantören lämnar uppgifter för den valda modellen; installatören beskriver hur arbetet kan utföras och hur delarna hanteras. Om takterrassen hör till en bostadsrättsförening, hyresfastighet eller annan gemensamt förvaltad byggnad behöver fastighetsägaren eller förvaltaren också vara med. Bestäm tidigt vem som samlar in besluten och håller ihop underlaget, så att ansvaret inte blir oklart mellan de inblandade.
Be om skriftliga besked som gäller den aktuella modellen, placeringen och takkonstruktionen. Det bör framgå vilket underlag som granskats, vilka antaganden som återstår, vilken infästningslösning som har godkänts och hur tätskiktet ska hanteras. Skilj på ett preliminärt förslag och en lösning som ansvariga har tagit ställning till. Hänvisa till ritningens datum eller versionsbeteckning, så att beskedet inte av misstag kopplas till en äldre placering. Kontrollera med fastighetsägare eller förening vilka interna beslut som krävs; vid frågor om eventuell myndighetsprövning kan kommunen ge vägledning för den aktuella åtgärden. Ange produktmodellen tydligt med exempelvis produktsidan för Fönstershop bioklimatisk pergola och komplettera med vald storlek och konfiguration, så att tekniska frågor inte besvaras för ett annat utförande. Klargör också vem som beslutar om ändringar om underlaget på plats avviker från ritningarna. Be att ändringen förs in i det gemensamma underlaget, så att leverantör, installatör och fastighetsansvarig arbetar efter samma besked.
Det här behöver vara löst innan beställning
Innan beställning bör det finnas ett tydligt svar på fyra frågor: hur lasten förs ner i byggnaden, hur tätskiktet skyddas, hur avvattning och servicepunkter förblir åtkomliga samt hur produkt och material når taket. Om någon del saknar underlag är frågan fortfarande öppen, även om modellen ryms på terrassen. Pausa om den bärande konstruktionen är okänd, om ingen ansvarig kan godkänna infästningsritningen eller om transport och montage skulle kräva en lösning som inte har bedömts. Det är bättre att ändra placering eller omfattning på ritbordet än att improvisera på ett färdigt tak.
Inför beställningen behöver även offertens omfattning stämmas av mot den färdiga planeringen. Kontrollera att modell, storlek och konfiguration överensstämmer med ritningarna som har bedömts. Om förfrågan gäller Produktöversikten för Fönstershop väggpergola behöver den kompletteras med uppgifterna om det valda utförandet och platsens förutsättningar. Be att det framgår vilka arbeten offerten omfattar och vem som ansvarar för transport till taket, montering, infästning och arbete med tätskiktet. Syftet är att upptäcka glapp mellan olika uppdrag, inte att samla samma handlingar en gång till. Jämför också eventuella undantag i offerten med den planerade arbetsfördelningen. Om ett moment ligger utanför leveransen behöver det ha en ansvarig innan arbetet bokas. Håll slutligen isär sådant som redan är fastställt och sådant som fortfarande är ett alternativ. En ändrad modell, storlek eller placering bör inte följa med in i beställningen utan att berörda ansvariga har fått ta ställning till ändringen.
Vanliga frågor
Kan samma infästning användas som för en pergola i trädgården?
Inte utan en ny bedömning. På en takterrass måste lasten föras genom terrassens uppbyggnad till byggnadens bärande delar, samtidigt som tätskiktet skyddas. En lösning för mark säger inte om takets konstruktion klarar samma infästning.
Är en fristående pergola automatiskt enklare på takterrass?
Nej. Fristående beskriver inte hur konstruktionen tar upp vindkrafter eller belastar underlaget. Stöd och eventuell förankring behöver bedömas utifrån både modellen och det faktiska taket. Välj inte fötter eller ballast på egen hand.
Räcker det att känna till takterrassens maxlast?
Inte nödvändigtvis. En uppgift om last över en större yta visar inte automatiskt vad enskilda stöd får belasta. Konstruktören behöver bedöma lastens väg genom den faktiska takkonstruktionen och ta hänsyn till pergolans placering och utförande.
Måste tätskiktet perforeras för att fästa pergolan?
Det går inte att svara generellt. Möjlig infästning beror på takkonstruktionen och tätskiktssystemet. Låt ansvariga för konstruktion och tätskikt granska lösningen tillsammans innan någon genomföring eller annan anslutning planeras.
Vilket underlag bör finnas före en offertförfrågan?
Samla tillgängliga byggnadsritningar, uppgifter om takets uppbyggnad och eventuella senare arbeten, terrassens mått, placeringen av brunnar och dörrar samt information om transportvägen. Ange också modell och be om de mått, vikter och infästningsritningar som behövs för bedömningen.
En pergola på takterrass är inte bara en produkt som ska passa mellan räcken. Den innebär en ny last på en byggnad och berör ett tak vars tätskikt och avvattning måste fortsätta fungera. Lämpligheten avgörs därför av samspelet mellan modell, stödplacering, bärande stomme, tätskiktsdetalj och åtkomst. När de delarna är utredda och samordnade går det att jämföra realistiska alternativ. Om underlaget inte räcker är det också ett tydligt besked: placeringen eller lösningen behöver utredas vidare, eller så bör projektet ändras innan något beställs.
