Så samordnar du pergolans grund med granitkeramik
Pergola och terrass
Granitkeramik ger terrassen en färdig, lättstädad yta, men plattorna är inte ett bärande förankringsunderlag för en pergola. Stolparnas krafter behöver föras vidare till ett fundament och en konstruktion som har bedömts för platsen och den valda modellen. Därför måste stolplägen, uppbyggnaden under plattorna, kapningar och färdiga nivåer planeras tillsammans innan beläggningen låses. Frågan är inte bara var plattan ska kapas, utan hur infästningen når bärande material utan att skada ytan, störa avrinningen eller tränga igenom ett skikt som inte får bearbetas.
Underlag att ta fram 1
Granitkeramiken är ytskikt, inte infästning
Granitkeramiken är terrassens synliga, gångbara yta, men även en tjock och hård platta är ett ytskikt i den här konstruktionen. Den kan vara limmad, lagd i bädd eller placerad på stöd; plattan ensam visar inte om underlaget kan bära en pergola. När pergolan belastas går krafterna via stolpar och infästningar vidare till den konstruktion som faktiskt bär. Om en stolpfot eller ett skruvförband bara belastar plattan kan plattan spricka eller infästningen börja glappa och sluta fungera som avsett. Plattans tålighet vid vanlig gångtrafik visar alltså inte om den klarar förankringens punktlaster. Behandla den som en yta som ska passas runt den bärande lösningen, inte som ett underlag att förankra pergolan i.
Det betyder inte att granitkeramiken måste tas bort från hela terrassen. Däremot behöver fundamentets läge, uppbyggnad och förband vara kända, så att infästningen förs genom ytskiktet till det bärande underlag som lösningen förutsätter. En platta kan ligga på betong, sättbädd eller justerbara stöd, och samma färdiga yta kan alltså dölja helt olika förutsättningar. Plattformat, tjocklek eller en stadig känsla under fötterna visar inte i sig var lasten kan tas upp. Ett upplägg på mark är dessutom något annat än en terrass på bjälklag eller ovanför ett utrymme. Kontrollera att äldre ritningar motsvarar dagens utförande, och låt en sakkunnig fastställa platsens uppbyggnad innan någon kapar, borrar eller börjar anlägga fundament.
Stolplägen enligt modellens mått
Rita först upp pergolans ytterkontur och stolpcentrum enligt den valda modellens måttunderlag. Mät från fasta punkter, exempelvis en vägg eller en bestämd terrasskant, inte från en lös plattkant som kan avvika. Märk ut centrum för varje stolpe, fundamentets planerade utbredning och fotplattan var för sig. Då ser du om stolpen hamnar över en fog, nära en kant, ränna, tröskel eller ett nedlopp. Skriv också ut om måttet avser stolpcentrum eller utsida; annars kan samma ritning tolkas på olika sätt av montör och plattsättare. Kontrollera platsen i båda riktningarna och jämför med verkliga mått, så att en tidig avvikelse inte blir en felplacerad grund eller sned kapning.
Begär ritning för exakt modell och konfiguration som ska monteras, med stolplägen och avsedda infästningspunkter. En översikt med yttre mått eller en inspirationsbild räcker inte nödvändigtvis för att placera fundament och göra urtag. När du planerar för Fönstershop pergola behöver du begära det mått- och förankringsunderlag som gäller för just den modellen, inte använda en generell fyrkant med antagna avstånd. Fråga särskilt efter uppgifter som styr plattöppningen, till exempel fotens utbredning, läge för fästdon och tillåtna justeringar. Om en sådan uppgift saknas ska plattsättaren inte behöva gissa. Byts modell eller konfiguration behöver måttkedjan kontrolleras på nytt innan plattlayouten låses.
Underlag att ta fram 2
Undersök lagren under plattorna

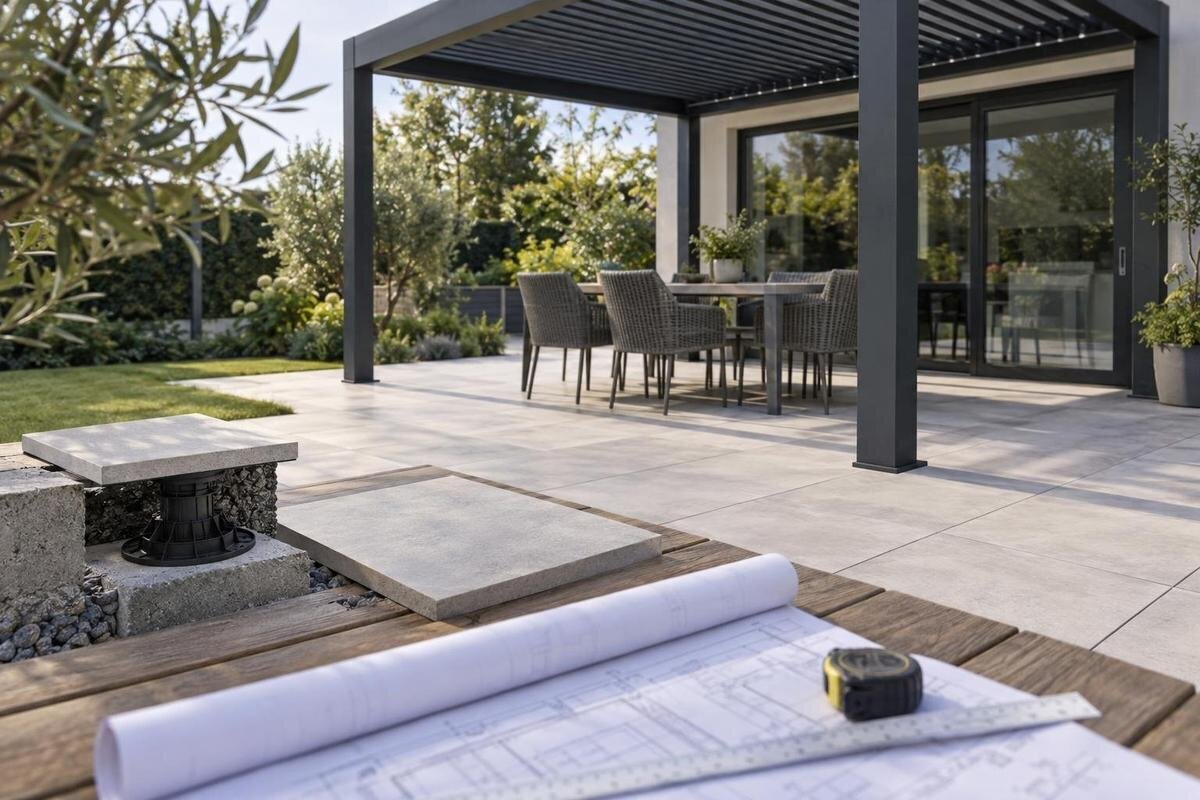

Ta reda på vad granitkeramiken vilar på och hur terrassens lager är uppbyggda. Plattor kan exempelvis vara satta i en bädd, lagda på dränerande material eller placerade på separata stöd. Under ytan kan det finnas mark, betong, isolering, tätskikt, hålrum eller installationer. Det som syns uppifrån avslöjar inte säkert vilket skikt som kan ta upp krafter, och att en platta ligger stadigt när man går på den bevisar inte att underlaget är dimensionerat för en pergola. Leta efter bygg- och renoveringsritningar, uppgifter från tidigare entreprenör och dokumentation om terrassens konstruktion. En uppgift om enbart plattornas tjocklek räcker inte för att välja infästning eller fundament.
Om dokument saknas behöver undersökningen planeras av någon som kan bedöma konstruktionen och återställa ytskiktet. Det kan behövas en kontrollerad öppning eller annan metod för att identifiera lager och nivåer; lyft inte plattor på chans och gör inte provhål där tätskikt eller ledningar kan finnas. Om du planerar för Fönstershop bioklimatisk pergola behöver uppgifterna om terrassens uppbyggnad jämföras med just den modellens infästningsritning. Först när både pergolans förankringspunkter och terrassens bärande skikt är kända kan ansvarig sakkunnig bedöma en lämplig lösning. Anteckna vad undersökningen faktiskt visar och vad som fortfarande är osäkert, så att den som ritar fundamenten kan skilja fastställda förutsättningar från uppgifter som återstår att kontrollera.
Välj fundament efter bärande underlag
Fundamenten ska väljas efter den bärande konstruktionen, markförhållandena och den avsedda förankringen. Det finns därför inget säkert standardmått som passar alla pergolor på granitkeramik. Lösningen kan inte bestämmas från plattformatet eller enbart från stolpens synliga storlek. Bedömningen behöver väga in vilka krafter som ska föras vidare, var de får tas upp och hur underlaget är byggt. Avstånd till kanter och befintliga konstruktioner kan också påverka vad som är möjligt. En grund på fast mark är en annan situation än en terrass ovanpå ett bjälklag. Låt en konstruktör eller annan sakkunnig jämföra platsens faktiska underlag med den valda infästningen; gissa inte djup, bredd, armering eller förankringsmetod.
Be om besked om vilka delar som bär pergolan och vilka som hör till ytans avslutning: var fundamenten ska ligga, vilket underlag de ska ansluta till och hur stolpfoten förankras enligt den aktuella ritningen. Om du väljer den bioklimatiska pergolan från Fönstershop, använd inte lösningar som hör till en annan modell eller en annan terrassuppbyggnad. Det räcker inte att modellnamnet stämmer; även infästningsdetaljen behöver ha bedömts för underlaget på din terrass. Fråga vilken infästningsritning som gäller och be ansvarig sakkunnig bekräfta att den passar underlaget. Om uppgifterna inte räcker behöver ansvarig konstruktör reda ut frågan innan beläggningen kapas eller återställs. Då blir fundamentets mått resultatet av en bedömning, inte en tumregel.
Underlag att ta fram 3
Plattöppningens mått och placering
Kapöppningen ska utgå från ritningen för den faktiska infästningen, inte bara från stolpens tvärsnitt. Räkna in den fotplatta eller anslutningsdel som ska användas, åtkomst för fästdon och det arbetsutrymme som behövs för att montera och kontrollera förbandet. En för liten öppning kan göra att plattan trycker mot foten, hindrar justering eller döljer en del av anslutningen. En för stor öppning ger mer synlig snittyta och kan bli svår att avsluta. Därför behöver öppningens mått och placering stämmas av mellan den som ansvarar för infästningen och plattsättaren. Om ritningen inte anger nödvändiga mått ska du inhämta dem innan kapningen beställs, inte uppskatta dem utifrån stolpens bredd.
Jämför också stolpcentrum med plattformat och foglinjer. Om en stolpe hamnar nära en fog kan urtaget lämna smala remsor eller utsatta hörn, som blir svårare att passa in och kan skadas vid arbetet. Prova vid behov en annan utgångspunkt för plattmönstret eller en annan fogindelning i ritningen; flytta inte stolplägen för att undvika en besvärlig kapning utan att först kontrollera modellens förankringsmått. För modellen Fönstershop pergola ska stolpplaceringen hämtas från det aktuella måttunderlaget, inte uppskattas från en produktbild. Bestäm även hur snittytor och utrymmet runt foten ska avslutas. Fogen runt öppningen ska inte överföra last från pergolan, och små keramikbitar ska inte användas för att kila fast foten. Plattsättaren kan bedöma kantutförandet; ansvarig för infästningen anger vilka delar av öppningen som måste lämnas fria för montering och kontroll.
Färdig terrassnivå och stolpfotens höjd
Räkna alla höjder från den planerade, färdiga terrassytan. Skriv ut nivåerna för befintligt underlag, fundamentets ovansida, eventuellt stöd- eller sättlager, plattans tjocklek, fotplattan och stolpens slutläge. Om plattorna ligger på justerbara plattstöd skiljer sig måttkedjan från en limmad beläggning; använd den verkliga uppbyggnaden, inte en antagen standardtjocklek. På så sätt syns om foten hamnar för högt eller lågt, om infästningen får plats och hur stor öppning som återstår runt stolpen. Ange en gemensam referensnivå i ritningen så att konstruktör, plattsättare och montör mäter från samma plan. Glöm inte trösklar och andra möten med den färdiga ytan.
Vägganslutning, tröskel och dränering påverkas också av nivåvalet. För en väggmonterad pergola behöver anslutningen mot huset och eventuella markstöd bedömas utifrån hur just den modellen för över sina laster; ta inte en fristående stolplösning som självklar mall. Om du planerar för Fönstershop väggpergola behöver du därför ritningar för den modellen, med både vägganslutning och grundlösning anpassade till platsens förutsättningar. En nivåändring kan påverka mötet mellan stolpe och anslutning, så kontrollera måtten mot den valda modellens handlingar innan höjderna bestäms. Redovisa dessutom hur den färdiga terrassnivån förhåller sig till vattenvägar och trösklar, så att avslutet runt stolpen inte skymmer en nivåskillnad eller hindrar vattnet från att rinna undan.
Underlag att ta fram 4
Bevara avrinning och tätskikt
En stolpöppning får inte bli ett hinder i terrassens vattenvägar. Kartlägg fallriktning, rännor, brunnar, utlopp och fria passager där vatten ska kunna lämna ytan. Jämför deras lägen med varje fundament och kapning: en stolpe kan hamna i vägen för en ränna, medan ett brett avslut runt foten kan skapa en låg punkt där vatten och smuts blir kvar. Be plattsättaren visa hur plattmönster och fogar möter öppningen utan att den befintliga avrinningen försämras. Om flera nivåer möts bör de redovisas i snitt, inte bara som streck på en planritning. Utgå från terrassens befintliga fall och redovisa hur vattenvägen ska bevaras även förbi stolpfoten och dess avslut.
På en terrass med tätskikt eller beläggning ovanför ett utrymme blir varje genomföring en särskild samordningsfråga. Ett fundament eller fästdon som passerar ett tätskikt måste ingå i en lösning som har bedömts för konstruktionen och dess tätning; en fogmassa ovanpå plattan visar inte att tätskiktet är oskadat. Låt ansvarig konstruktör eller tätskiktsfackperson ange om och hur skiktet får bearbetas, och vem som återställer det. Samma försiktighet gäller ledningar och dräneringsrör under terrassen. Markera kända installationer och skyddade skikt på ritningen innan någon börjar gräva, borra eller kapa.
Gemensamma ritningar och tydlig ansvarsfördelning
Samla lösningen i en gemensam måttsatt plan och ett snitt. Planen visar stolpcentrum, fundamentens utbredning, fotplattor, plattformat, fogar och kaplinjer. Snittet visar terrassens lager, det bärande materialet, eventuellt tätskikt, fundamentets läge och nivåerna fram till färdig yta. Lägg in rännor, brunnar, trösklar och kända installationer. Knyt måtten till fasta referenser så att de går att kontrollera på plats, och anteckna vilken information som är uppmätt respektive hämtad från äldre ritningar. Redovisa fundamentets utbredning och plattöppningen var för sig: de behöver inte ha samma form eller mått. När Fönstershops bioklimatiska pergola är vald modell ska handlingen tydligt avse just den modellen och konfigurationen; byt inte bara modellnamnet på en standardritning.
Bestäm också vem som ansvarar för varje kontroll och när den ska ske. En konstruktör eller annan sakkunnig bedömer fundament och lastväg; plattsättaren planerar mönster, kapning och ytavslut; montören kontrollerar att infästningen följer den aktuella modellen. Ansvarsfördelningen kan se olika ut, men överlämningen måste vara tydlig. Ange toleranser och vad som ska godkännas innan ett fundament täcks eller en platta kapas, och planera när arbetet fotograferas. Om någon vill flytta en stolpe för att undvika en fog ska ändringen kontrolleras mot ritningen först. En gemensam handling minskar risken att varje yrkesperson arbetar efter egna mått eller upptäcker en kollision först på plats.
Underlag att ta fram 5
Välj arbetsordning efter konstruktionen
Arbetsordningen beror på om terrassen är ny eller redan belagd och på hur det valda fundamentet ska utföras. Vid ny plattläggning kan den bärande lösningen behöva färdigställas före ytan, så att plattorna läggs och kapas runt ett känt läge. På en färdig terrass kan ytskiktet i stället behöva öppnas lokalt för åtkomst till underlaget och sedan återställas. Inget upplägg gäller alltid; det är den valda grundlösningen och dess utförande som styr. Planera grundarbete, infästning, kontroll och plattsättning i en följd där det bärande arbetet kan inspekteras innan det döljs. Stäm också av när måtten ska verifieras och kapningen utföras, så att plattor inte bearbetas efter inaktuella uppgifter.
Markera stolpcentrum och kaplinjer på den verkliga ytan innan måttanpassade plattor beställs eller befintliga plattor kapas. Kontrollera avstånd mot fasta referenser och jämför med ritningen efter att underlaget har öppnats, eftersom det kan visa sig annorlunda än väntat. Om pergolamodellen från Fönstershop inte kan placeras enligt ritningen på grund av en kant, ett rör eller en nivåskillnad, pausa och få en reviderad lösning bedömd i stället för att flytta infästningen på plats. Ett provlagt mönster kan visa hur fogar och stolpar samspelar visuellt, men den estetiska justeringen får inte ändra förankringens krav. Lägg inte tillbaka plattor över en anslutning förrän den har kontrollerats och dokumenterats.
Kontroll före och efter plattläggningen
Kontrollera det som snart blir dolt: att fundamentet ligger där ritningen anger, att det ansluter till rätt bärande skikt och att infästningen följer den valda detaljen. Säkerställ också att plattorna inte bär stolpen, kläms mellan fot och underlag eller används som mellanlägg. Om verkliga mått avviker från ritningen ska ansvarig sakkunnig bedöma skillnaden innan arbetet fortsätter; flytta inte en fot eller ändra förband på eget initiativ. Fotografera och anteckna relevanta skikt, nivåer och placeringar medan de är synliga. Spara ritningarna tillsammans med dokumentationen, så går det att hitta konstruktionen senare utan att börja med att ta upp plattor.
När plattorna är lagda går du igenom kapkanter, fogar, avslut runt stolpfötter och avrinning med berörda hantverkare. Kontrollera att öppningen följer den överenskomna detaljen, att avsedda rörelseutrymmen finns kvar och att avslutet inte ändrar vattenvägen. För väggpergolan från Fönstershop behöver även den avsedda vägganslutningen stämmas av mot sin ritning; kontroll av markytan ersätter inte den kontrollen. Avsluta med en uppdaterad ritning över den faktiska placeringen och notera ändringar från planen. En välgjord plattkant är viktig för helheten, men terrassen är färdigplanerad först när bärande grund, infästning och ytans vattenhantering fungerar tillsammans.
Vanliga frågor
Kan jag skruva pergolans stolpfot direkt i granitkeramiken?
Nej. Plattan är ett ytskikt, inte ett underlag att förankra pergolan i. Om infästningen går genom granitkeramiken måste den nå ett bärande underlag enligt den lösning som har bedömts för platsen. Plattöppning, fundament och infästning behöver därför planeras tillsammans.
Behöver hela terrassens plattläggning tas upp?
Inte nödvändigtvis. Hur mycket som behöver öppnas beror på hur plattorna är lagda och var fundamentet ska placeras. Ta först reda på hur terrassen är uppbyggd och låt en sakkunnig avgöra vilken åtkomst som behövs.
Vilka mått ska kapöppningen ha?
Det finns inget mått som passar alla. Utgå från den aktuella infästningsritningen, inklusive fotplatta, fästdon och nödvändigt monteringsutrymme. Samordna också öppningens avslut och vattenhantering med plattsättaren.
Måste fundamentet göras före plattläggningen?
Arbetsordningen beror på fundamentets utformning och om terrassen redan är belagd. I vissa upplägg görs den bärande lösningen först, i andra öppnas en färdig yta lokalt. Låt den valda grundlösningen och dess utförande styra ordningen.
Hur planerar jag på en terrass med tätskikt?
Låt en sakkunnig bedöma tätskiktet och ange om eller hur det får bearbetas. En fog ovanpå granitkeramiken visar inte att ett underliggande tätskikt är intakt. Även ansvar för återställning behöver vara tydligt.
En väl samordnad lösning börjar med att veta vad som faktiskt bär under plattorna och var pergolans infästning ska möta den bärande konstruktionen. När måttkedja, fundament, plattöppningar, nivåer och vattenvägar redovisas tillsammans får konstruktör och plattsättare samma förutsättningar. Granitkeramiken kan då bilda terrassens färdiga yta utan att behöva ta upp lasten från pergolans infästning. På så sätt kan plattläggningen anpassas till grunden, samtidigt som stolpfötternas avslut och terrassens avrinning får en genomtänkt utformning.
