Så bestämmer du rätt höjd på pergolan
Planera pergolans höjd
Pergolans höjd går inte att avgöra från en planritning eller ett katalogfoto. Det avgörande är avståndet mellan den färdiga altanen och konstruktionens lägsta punkt, hur taket rör sig och hur taklinjen möter husets fasad. Rita därför en genomskärning där mark, färdigt golv, stolpar, balkar, takets olika lägen och husets öppningar finns med. Då går det att se om ett mått avser frihöjd, ytterhöjd eller endast en viss kant – och jämföra alternativ utan att blanda ihop referenspunkterna.
Så läser du en sektionsritning
En planritning visar var pergolan står, men inte om måtten fungerar i höjdled. Be om en vertikal sektionsritning från husfasaden och ut över altanen, eller ta fram den tillsammans med den som ansvarar för ritningen. Markera befintlig mark eller beläggning och skilj den från den planerade färdiga golvnivån. Lägg därefter in stolpar, balkarnas undersidor, takets övre linje och delar som skjuter ned. Rita också in fasadens fönster, dörrar och takfot. När allt finns i samma snitt går det att jämföra utrymmet under konstruktionen med öppningarna och ytan där människor ska röra sig. Välj en linje där passage eller möblering faktiskt planeras; ett snitt genom en oanvänd del svarar inte på frågan om frihöjden vid dörren.
Bestäm en referensnivå och skriv ut den tydligt, exempelvis färdig altannivå vid en namngiven punkt. Måttsätt övriga höjder från den, inte med en blandning av mått från mark, fasad och konstruktion. På en sluttande yta behöver flera golvnivåer synas. Ange också om ett mått avser ovansida, undersida eller kant; uttrycket ”pergolans höjd” räcker inte som ritningsuppgift. Markera på planritningen var sektionen är tagen och åt vilket håll den visar konstruktionen. Då går det att koppla höjdmåtten till rätt passage, stolprad eller fasadöppning. Delar som ligger framför eller bakom snittet behöver hållas isär från dem som sektionen faktiskt skär igenom. Annars kan en balk som syns i bakgrunden misstas för den som begränsar frihöjden på just den platsen. Perspektivbilder visar utseendet men döljer ofta nivåskillnader. Använd dem som komplement och kontrollera att den tekniska ritningen gäller det utförande och de tillval som diskuteras. Om leverantörens mått utgår från en annan nollpunkt, be att referensen skrivs ut så att måtten går att jämföra direkt.

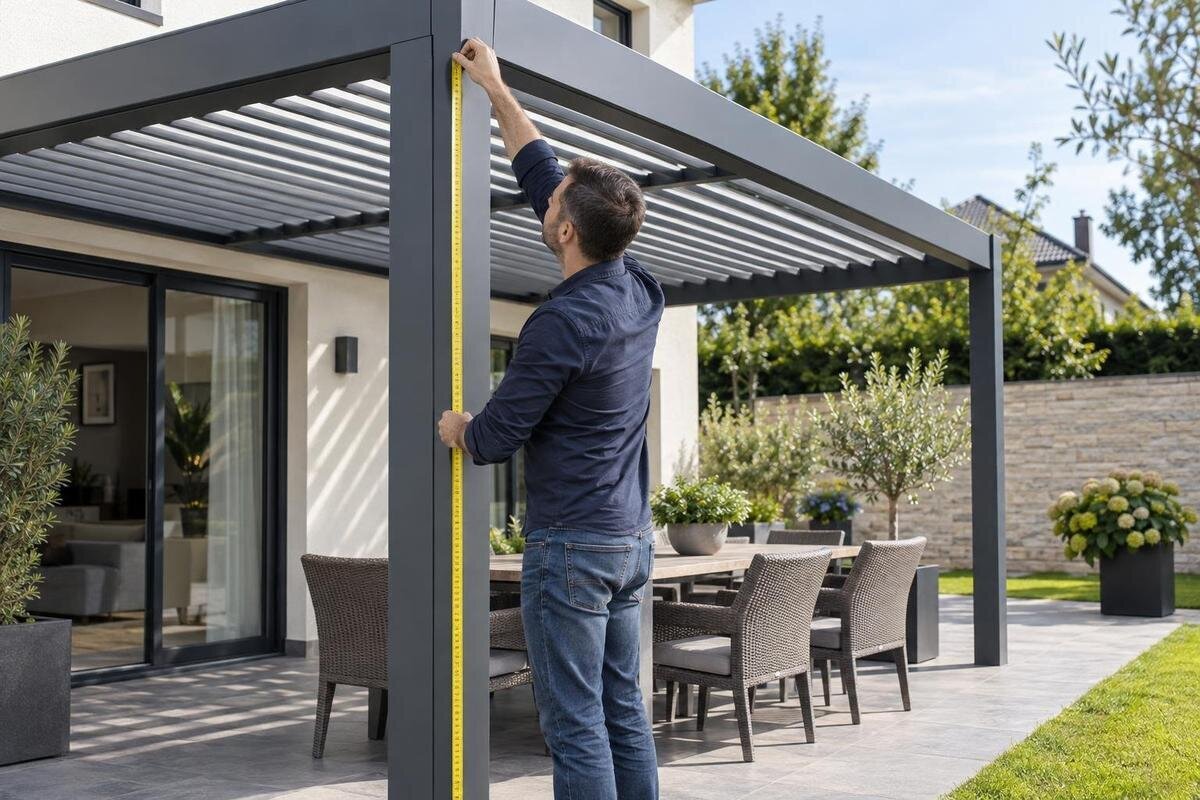

Mät frihöjden där du använder uteplatsen
Frihöjden är det lodräta avståndet från den färdiga golvytan till konstruktionens lägsta punkt där du ska passera eller vistas. Den är inte samma sak som höjden till takets högsta del eller pergolans totala yttermått. En balk, en kant, ett beslag eller någon annan utskjutande del kan begränsa utrymmet. Läs därför av underkanten på rätt plats i ritningen och mät på flera ställen om konstruktionen eller golvet inte ligger på samma nivå. En lägre punkt under en balk kan vara avgörande även om resten av ytan har gott om utrymme. Ett enda höjdtal i en offert säger sällan var den punkten finns. För att bedöma hur höjden känns kan du jämföra med ett befintligt utrymme som du känner väl. Anteckna då både höjden och vad som finns ovanför dig. En smal balk över en passage och ett sammanhängande tak över sittplatsen kan upplevas olika, även om det uppmätta avståndet är detsamma.
Rita in dörrarnas öppning, gånglinjen från huset och platser där man reser sig från en stol. En del som inte stör över sittgruppen kan ändå hamna precis över den vanligaste passagen. Markera också sådant som ska sitta under taket, exempelvis en lampa eller annan utrustning, och skilj mellan inkluderade delar och sådant du planerar att köpa separat. Om du jämför Fönstershop pergola, efterfråga frihöjdsmått för den aktuella konfigurationen; modellnamn eller produktbild visar inte var den lägsta punkten hamnar. Låt den som ansvarar för ritningen ange hur valda mått och monteringshöjd påverkar friutrymmet.
Räkna med takets rörelseutrymme
Om taket kan ställas om eller flyttas räcker det inte att kontrollera ett enda läge. Rita in de positioner som faktiskt går att använda, exempelvis öppet, stängt eller ett mellanläge om modellen har sådana. Visa vilka delar som rör sig och hela det utrymme de passerar genom, inte bara läget de får när rörelsen är klar. Det är rörelseutrymmet som kan komma nära en balk, fasad, dörr eller annan fast del. Kontrollera utifrån den aktuella modellens ritning om konstruktionens högsta punkt ändras när taket manövreras. Skriv också ut vilka lägen varje höjdmått avser, så att två olika positioner inte jämförs som om de vore samma. Om flera lägen läggs ovanpå varandra i samma sektion behöver linjerna gå att skilja åt, exempelvis med olika linjetyper och en tydlig förklaring. Separata vyer kan vara lättare att läsa när många delar överlappar. De bör då ha samma skala och referensnivå, så att skillnaderna verkligen går att följa mellan bilderna.
Be att ritningen skiljer mellan fasta delar, rörliga delar och eventuell utrustning. Om underlaget bara visar ett takläge, fråga vad måttet avser och be om motsvarande vy för de andra relevanta positionerna. En illustration kan visa att taket rör sig utan att göra rörelsebanan mätbar. På sidan för Fönstershop bioklimatisk pergola kan modellnamnet hjälpa dig att identifiera vad du jämför, men det säger inte i sig hur mycket utrymme en viss konfiguration behöver. Kontrollera att manövreringen inte förutsätter plats som redan upptas av fasaden, en armatur eller en annan fast del.
Mät separat vid fasaden och den fria kanten
För en väggmonterad pergola behöver du känna till höjden både vid fasaden och vid ytterkanten. Båda är viktiga: vid fasaden ser du hur konstruktionen möter fönster, dörrar och andra fasaddetaljer, och vid den öppna sidan behöver du kunna bedöma frihöjden. Måttsätt därför anslutningen vid väggen och underkanten vid ytterkanten var för sig. Anta inte att ett tal för höjden vid väggen också beskriver utrymmet under den yttre balken. Om golvet lutar kan avståndet dessutom variera längs samma kant. En sektion från huset och ut gör skillnaderna lättare att se, medan en vy av fasaden visar var anslutningslinjen hamnar i förhållande till öppningarna.
För en fristående modell finns ingen fasadlinje som automatiskt anger takets nivå. Jämför i stället underkant, överkant och stolparnas placering med samma färdiga golvnivå. Om du vill att konstruktionen visuellt ska följa husets dörr- eller fönsterlinje behöver det visas i en fasadvy, inte bara i ett snitt tvärs över altanen. För Fönstershop väggpergola bör det framgå vilka mått som gäller vid väggen och vid den fria kanten. Bedöm infästning och bärande anslutning med leverantör eller annan sakkunnig när sådant ingår; ett höjdmått i sig visar inte att en fasadanslutning är lämplig.
Utgå från altanens färdiga golvnivå
Räkna från den yta du faktiskt ska gå på när arbetet är klart, inte automatiskt från dagens mark eller den nuvarande altanen. Nya trallbrädor, plattor eller andra golvlager kan höja nivån, och en annan uppbyggnad kan ge ett annat slutmått. Skriv därför in planerad färdig nivå i höjdsektionen och visa om ytan ligger högre vid huset eller längre ut. Är golvet inte bestämt än, markera antagandet i stället för att behandla en ungefärlig tjocklek som ett fast mått. Annars kan frihöjden se tillräcklig ut på ritningen men bli mindre när golvet är färdigt. Låt den som ansvarar för altanens uppbyggnad bekräfta den planerade slutnivån.
Om flera golvytor möts, till exempel vid en tröskel, ramp eller ett steg, måttsätt nivåerna var för sig och visa var övergången hamnar. Då går det att bedöma dörrens anslutning samtidigt som du ser vilket utrymme som finns över altanen. När du granskar Fönstershops bioklimatiska modell, ställ samma fråga som för andra alternativ: från vilken färdig golvnivå räknas den angivna höjden? Be att golvnivån och pergolans mått står på samma ritning. Om altanens utformning ännu kan ändras ska det framgå vad som återstår att bekräfta, i stället för att osäkerheten döljs i ett enda totalmått. Skilj också mellan befintliga, uppmätta nivåer och planerade nivåer i ritningens beteckningar. Ett foto av dagens tröskel eller trall visar inte vilken slutnivå som har valts. Ange var den planerade golvytan möter huset och var eventuella nivåbyten börjar. Då kan den som ritar pergolan använda samma förutsättningar som den som planerar altanen.
Mät på flera ställen längs taket
Kontrollera mer än en punkt när höjden kan variera över pergolan. En sektion från fasaden och ut visar förhållandet mellan huset och ytterkanten; en kompletterande sektion på tvären kan visa skillnader längs bredden. Markera underkanten på tak och balkar vid väggen, i mitten och vid ytterstöden där det behövs. Om taklinjen och golvet följer varandra på ett ställe behöver de inte göra det över hela ytan. Ett enda mått vid en stolpe säger därför inte säkert hur mycket utrymme som finns under den lägsta delen längs passagen. Måtten ska också avse samma snittlinje, inte olika delar av ritningen utan förklaring.
Jämför linjerna mot samma nivåreferens och notera var den lägsta frihöjden uppstår. Om ritningen visar flera mått, döp dem tydligt, till exempel ”underkant vid fasad” och ”underkant vid ytterkant”, i stället för att ge flera tal samma etikett. Koppla varje mått till en markerad punkt eller snittlinje på planen. Då ser du om två angivelser beskriver samma balk på olika platser eller olika delar av konstruktionen. När du granskar modellen från Fönstershop, be att motsvarande punkter går att hitta i både plan och sektion. Det blir särskilt användbart när en passage ligger vid sidan av mittlinjen och därför inte syns i huvudsektionen.
Jämför taklinjen med husets fasad
Pergolans höjd påverkar hur taklinjen delar husfasaden visuellt. Jämför den med sådant som redan styr fasadens rytm: överkanter på dörrar och fönster, fönsterbrädor, takfot och andra tydliga horisontella linjer. Det betyder inte att alla kanter måste ligga i linje. Poängen är att se vilka öppningar konstruktionen möter och om den skymmer ljus eller delar en fönsteryta på ett sätt du vill undvika. Granska både fasadritningen och vyn från den plats där du brukar se huset från trädgården. En höjd som verkar diskret rakt framifrån kan upplevas annorlunda från uteplatsen eller snett längs fasaden.
Prova takets underkant och ovansida på ett foto av fasaden eller i en enkel skalritning. Lägg in de relevanta taklägena om mekanismen ändrar siluetten. Titta också från insidan genom närliggande fönster: stolpar och balkar kan hamna i blicklinjen även om frihöjden fungerar. För Fönstershops väggmonterade modell är det användbart att visa fasaden och den planerade anslutningslinjen i samma underlag. Jämför ett par genomtänkta höjdlägen med tydliga referenser. Behåll samma bildutsnitt och skala när du jämför alternativen, så att inte ett närmare perspektiv får en lösning att verka större. En linje inritad på ett foto hjälper dig att bedöma utseendet, men ersätter inte måttsättningen. Notera vad du vill bevara i varje vy, exempelvis en fri blick genom ett fönster eller en synlig del av fasaden ovanför taket. Då blir det tydligare varför du föredrar ett visst höjdläge.
Bedöm även ljus, utsikt och väderskydd
Takets höjd påverkar var skuggan faller och vilka delar av fasaden och uteplatsen som skuggas, men höjden ensam avgör inte utfallet. Solens riktning, tid på dagen, årstid, pergolans placering och omgivande byggnader eller träd spelar också in. En högre taklinje ger därför inte automatiskt mer skugga på den plats du vill ha; skuggans kant flyttar sig. Rita in fönster, dörrar och den del av altanen som är viktigast för dig, och bedöm lägena vid de tidpunkter då ytan brukar användas. Se även om taklinjen påverkar utsikten från sittplatsen eller genom närliggande fönster.
Om målet också är lä, mindre insyn eller skydd mot regn behöver du skilja mellan höjden och vad tak samt eventuella sidor faktiskt är avsedda att göra. Ett höjdmått visar inte i sig hur mycket väderskydd en viss konfiguration ger. Kontrollera produktens ritning och uttryckliga information om den funktionen. Vid jämförelse med det bioklimatiska alternativet från Fönstershop bör du använda samma vyer och golvnivå som för andra alternativ, inte jämföra en produktbild av ett takläge med en ritning av ett annat. En sektion gör det också lättare att se skillnaden mellan fri sikt under konstruktionen och utsikten ovanför taklinjen.
Låt offerten ange vad höjdmåtten betyder
En användbar offert bör gå att läsa mot en måttsatt plan och sektion. Be att höjdlinjerna namnges, att färdig golvnivå anges och att frihöjd skiljs från totalhöjd. Fråga vilka taklägen som visas och om rörliga delar, kanter och tillbehör som påverkar måttet finns med. Om ritningen bygger på en viss altanhöjd ska den stå som en förutsättning, med uppgift om vad som behöver bekräftas innan utförandet bestäms. Då blir det tydligare om två offerter verkligen beskriver samma geometri. Annars kan skillnaden mellan två höjdtal bero på olika mätpunkter snarare än på pergolan.
Samla mått på fasadöppningar, befintlig mark och planerad golvnivå samt foton tagna rakt mot och längs fasaden. Lägg till en skiss över var du passerar och sitter, men ersätt inte mått med fotografier. När du tar in uppgifter om Fönstershops pergolaalternativ, be om ritning för den modell och det utförande som diskuteras och kontrollera att offerten stämmer med ritningen. Läs även vad som ingår och vad som är ett valbart tillbehör, eftersom sådant kan påverka utrymmet under taket eller konstruktionens synliga konturer. Om offerten anger stolphöjd behöver du veta mellan vilka punkter den mäts; behandla den inte som ett annat ord för frihöjd. Be också att det framgår om redovisade höjder gäller själva produkten eller dess planerade placering på din altan. En produkt kan beskrivas med fasta yttermått utan att ritningen visar förhållandet till ditt golv. Den skillnaden behöver vara tydlig när du jämför förslag. Spara den daterade version du jämför, så att senare ändringar inte blandas ihop med de mått du tog ställning till.
Vanliga misstag vid höjdmätning
Ett vanligt misstag är att läsa takets högsta punkt som frihöjd. Ett annat är att bara mäta vid fasaden, trots att ytterbalken eller golvets högsta del avgör utrymmet där man rör sig. Det händer också att mått från en produktbild, en standardritning och en offert blandas utan att samma konfiguration eller referensnivå har bekräftats. Skriv därför ut varje mätpunkt på en gemensam sektion och koppla den till färdig golvnivå. Om ett värde saknar tydlig start- och slutpunkt, be om ett förtydligande i stället för att anta att det betyder invändig frihöjd.
En annan fallgrop är att välja höjd innan altanens golvuppbyggnad eller takets relevanta lägen är bestämda. Håll isär fastställda mått, preliminära nivåer och sådant som återstår att välja. Vid en senare ändring behöver du kunna se vilka delar av höjdbedömningen som påverkas. Om golvet höjs är det frihöjden som måste jämföras på nytt; om hela pergolan flyttas i höjdled behöver även relationen till fasadöppningarna bedömas igen. Markera därför ändringen i både sektion och fasadvy, inte bara i en anteckning vid offerten. Avsluta jämförelsen med den aktuella versionen framför dig och kontrollera att den fortfarande visar den passage, dörröppning och sittplats som du planerar att använda.
Vanliga frågor
Hur hög bör en pergola vara?
Det finns inget enda höjdmått som passar alla pergolor. Utgå från hur uteplatsen används, altanens färdiga nivå och var konstruktionens lägsta punkt hamnar. Kontrollera också takets lägen och hur höjdlinjen möter husets fasad.
Vad menas med frihöjd under en pergola?
Frihöjden är det lodräta avståndet från den färdiga golvytan till den lägsta delen av konstruktionen på en viss plats. Måttet kan variera över pergolan, så kontrollera flera punkter längs de ytor där du passerar eller vistas.
Ska höjden mätas från marken eller altanen?
Mät från den färdiga yta du ska gå på. Om altanen ska byggas om eller få ett nytt ytskikt behöver den planerade slutnivån stå på ritningen. Dagens marknivå är inte alltid samma sak som den framtida golvnivån.
Behöver jag ta hänsyn till ett rörligt tak?
Ja, om takdelar ändrar läge bör ritningen visa de relevanta positionerna och utrymmet som rörelsen kräver. Kontrollera vilken konfiguration måtten gäller för; en bild av ett enda takläge visar inte hela rörelseutrymmet.
Hur ser jag om höjden passar husets fasad?
Jämför takets över- och underkant med fönster, dörrar och andra tydliga linjer på fasaden. Bedöm också vyn från uteplatsen och genom närliggande fönster. En sektion och en fasadbild tillsammans ger bättre underlag än en perspektivbild ensam.
Rätt pergolahöjd är inte ett ensamt mått utan en kombination av frihöjd, färdig altannivå, takets lägen och mötet med fasaden. När dessa delar syns i samma måttsatta sektion blir det lättare att upptäcka skillnader mellan olika förslag och att bedöma hur konstruktionen fungerar på plats. Det gör också höjdvalet tydligare än en jämförelse av totalmått eller produktbilder.
